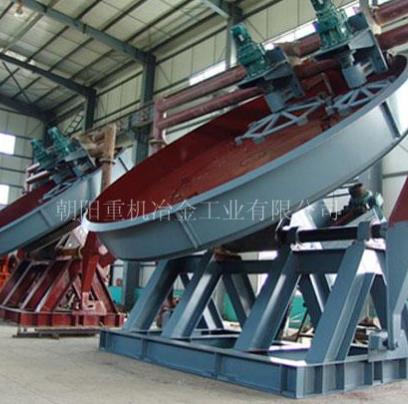

圆盘造球机
产品详细介绍：
圆盘造球机是球团生产工艺中的制造生球的设备。其结构组成为转动心轴结构，造球机圆盘支承在主轴上，主轴靠前端两支点铰接于设备底座的支承轴上，主轴箱的末端通过倾角调整器于底座相连。其工作原理是，机体上周边圆盘与水平成30-55度的倾斜角度，可在规定的范围内任意调节。电机通过齿轮减速机和一对圆锥齿轮来带动圆盘转动。盘上装有喷水管及刮料板等装置。粉料加进盘内被水湿润后，不断翻滚形成料粒-小料球-大料球，当小球偏向盘的中部继续滚大时，则滚向盘边排出。
主要技术参数
| 规格型号 | QP28 | QP32 | QP42 | QP45Z | QP55 | QP60 | |
| 名义直径(mm) | 2800 | 3200 | 4200 | 4500 | 5500 | 6000 | |
| 盘边高度(mm) | 350 | 400 | 450 | 450 | 600 | 700 | |
| 倾斜度 | 48～54° | 48～54° | 40～50° | 40～50° | 43～53° | ||
| 转数 (r/min) | 11.22 | 9.09 | 7、8、9 | 8、9、10 | 6、7、8 | 6.23、6.85、7.02 | |
| 产量(t/h) | 16 | 15-20 | 22-28 | 26-30 | 30-36 | 50-60 | |
| 主电机 | 功率(kw) | 22 | 55 | 55 | 75 | 90 | |
| 电压(v) | 380 | ||||||
| 重量 ( t) | 6.03 | 6.36 | 15.5 | 19.5 | 37.52 | 42.97 | |
