ISWR卧式热水泵

ISWR

直接联系

永嘉龙洋泵阀有限公司.

产品规格型号
参考报价：

面议

品牌：

龙洋

型号：

ISWR

关注度：

987

范围（量程或细度）：

--

产品介绍

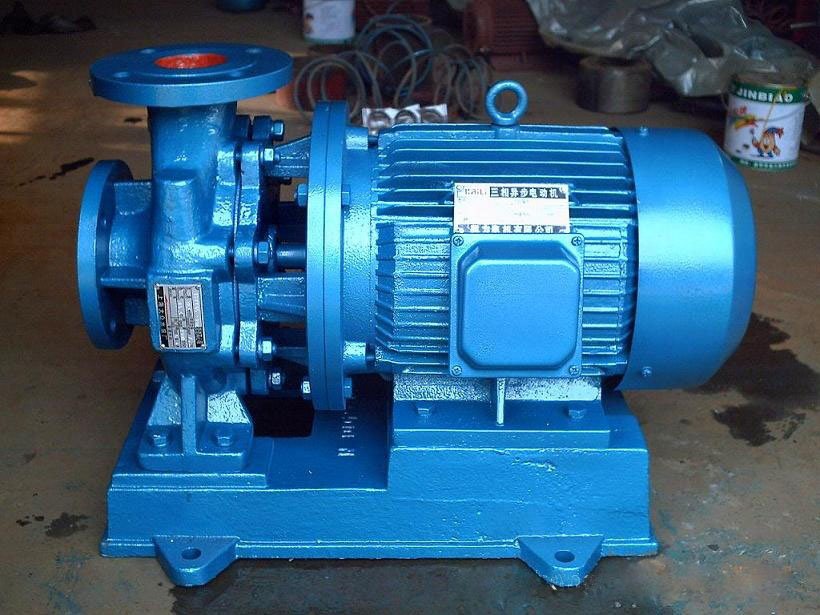

ISWR卧式热水泵

品牌：龙洋泵阀

型号：ISWR卧式热水管道泵

流量：0~1203（m³/h）

扬程：140 m

转速：1450、1480、2800、2900 r/min

电机功率：1.1~160 KW

ISWR卧式热水泵产品概述

ISWR卧式热水泵采用***的水力模型，根据is型离心泵之性能参数和卧式离心泵的独特结构组合设计，并严格按照国际iso2858进行设计制造，该热水管道泵产品轴封选用硬质合金机械密封装置，具有高效节能、性能可靠、安装使用方便等特点。

2 ISWR卧式热水泵型号意义

ISWR卧式热水泵型号意义

3 ISWR卧式热水泵主要用途

ISWR卧式热水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
ISWR卧式热水泵广泛适用于：冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。
lSWH卧式化工泵，供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20~C～+120℃。
lSWB卧式管道油泵，供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体，被输送介质温度为一20~C～+120℃。

4 ISWR卧式热水泵产品特点

1、运行平稳：泵轴的**同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
2、密封效果好：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
3、噪音低：两个低噪音的轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
4、故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。
5、维修方便：更换密封、轴承、简易方便。

5 ISWR卧式热水泵工作条件

1、吸入压力≤1．6MPa，或泵系统**工作压力≤1.6MPa，即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1％，粒度<0.2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

6 ISWR卧式热水泵结构图

ISWR卧式热水泵结构图

1

吸入室：采用优秀水力模型设计而成。

6

机械密封：采用不锈钢、硬质合金、氟橡胶等材料制成，耐用消费品磨损，无泄漏，运行寿命长。

2

叶轮：采用优秀水力模型设计而成，高效节能。

7

泵盖：

3

泵体：采用优秀水力模型设计而成。

8

泵轴：为电机加长轴，确保了轴的同心，使运行平稳，无噪音和振动现象。

4

取压塞：安装压力表及真空表，以监控泵的正常高效运行。

9

挡水圈：防止因密封漏水而使电机进水。

5

放气塞：确保泵的正常维护。

10

Y系列电动机：直接与水泵联接传递动力，部分采用上海**电机。

7 ISWR卧式热水泵主要材质

ISW

ISWR型清水泵

ISWG

材料

泵体

叶轮

泵盖

联体座

轴

叶轮螺母

温度－20℃~+120℃

HT200

HT200

HT200

HT200

45

2Cr13

温度－45℃~+240℃

ZG25

ZG25

ZG25

ZG25

35CrMo

2Cr13

ISWB型油泵

Ⅰ

不含腐蚀性

－20℃~+120℃

HT200

HT250

HT200

HT200

45

2Cr13

Ⅱ

不含腐蚀性

－45℃~+240℃

ZG25

ZG25

25

ZG25

35CrMo

2Cr13

Ⅲ

不含腐蚀性

－45℃~+240℃

305

305

305

305

3Cr13

2Cr13

ISWH型化工泵村质及代号表（根据用户要求选用）

材质

ZG1Cr18Ni9

ZG1Cr18Ni9

ZG0Cr18Ni12M02Ti

ZG0Cr18Ni12M02Ti

代号

303

305

306

307

机械密封主要材料

（根据用户要求选用）

静环材料

动环材料

结构件

橡胶件

弹簧

碳化钨（WC）

碳化硅（Sic）

氮化硅（Si3N4）

氧化铝陶瓷

石墨

碳化钨（WC）

碳化硅（Sic）

氮化硅（Si3N4）

氧化铝陶瓷

石墨

H62黄铜

1Cr18Ni19Ti

丁晴橡胶

氟橡胶

四氟封圈

65Mn镀铬

1Cr18Ni9Ti

8 ISWR卧式热水泵安装示意图

1、刚性安装

ISWR卧式热水泵刚性安装示意图

1

进口球阀

2

挠性接头

3

直管

4

出口闸阀

5

泵

6

底座

7

水泥基座

2、柔性安装

ISWR卧式热水泵柔性安装示意图

1

进口球阀

2

挠性接头

3

直管

4

出口闸阀

5

泵

6

底座

7

JGD型减振器

8

水泥基座

1、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体。
2、安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。
3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
4、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。
5、排出管路如装逆止阀应装在闸阀的外面。
6、泵的安装方式分为硬性联接安装和柔性联接安装。

9 ISWR卧式热水泵性能参数

型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
15-80 15 1.1
1.5
2.0 		0.3
0.42
0.55 		8.5
8
7 		26
34
34 		2800 0.18 2.3
20-110 20 1.8
2.5
3.3 		0.5
0.69
0.91 		16
15
13.5 		25
34
35 		2800 0.37 2.3
20-160 20 1.8
2.5
3.3 		0.5
0.69
0.91 		33
32
30 		19
25
23 		2900 0.75 2.3
25-110 25 2.8
4
5.2 		0.78
1.11
1.44 		16
15
13.5 		34
42
41 		2900 0.55 2.3
25-125 25 2.8
4
5.2 		0.78
1.11
1.44 		20.6
20
18 		28
36
35 		2900 0.75 2.3
25-125A 25 2.5
3.6
4.6 		0.69
1.0
1.28 		17
16
14.4 		35 2900 0.55 2.3
25-160 25 2.8
4
5.2 		0.78
1.11
1.44 		33
32
30 		24
32
33 		2900 1.5 2.3
25-160A 25 2.6
3.7
4.9 		0.12
1.03
1.36 		29
28
26 		31 2900 1.1 2.3
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
32-100(I) 32 4.4
6.3
8.3 		1.22
1.75
2.32 		13.2
12.5
11.3 		48
54
53 		2900 0.75 2.0
32-125 32 3.5
5
6.5 		0.97
0.39
1.8 		22
20
18 		40
44
42 		2900 0.75 2.3
32-125A 32 3.1
4.5
5.8 		0.86
1.25
1.61 		17.6
16
14.4 		43 2900 0.55 2.3
32-160(I) 32 4.4
6.3
8.3 		1.22
1.75
2.32 		33.2
32
30.2 		34
40
42 		2900 2.2 2.0
32-200(I) 32 4.4
6.3
8.3 		1.22
1.75
2.32 		50.5
50
48 		26
33
35 		2900 4 2.0
32-200A 32 2.8
4
5.2 		0.78
1.11
1.44 		44.6
44
42.7 		34
40
42 		2900 2.2 2.0
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
40-100 40 4.4
6.3
8.3 		1.22
1.75
2.31 		13.2
12.5
11.3 		48
54
53 		2900 0.55 2.3
40-100A 40 3.9
5.6
7.4 		1.08
1.56
2.06 		10.6
10
9 		52 2900 0.37 2.3
40-125 40 4.4
6.3
8.3 		1.22
1.75
2.31 		21
20
18 		41
46
43 		2900 1.1 2.3
40-125A 40 3.9
5.6
7.4 		1.08
1.56
2.06 		17.6
16
14.4 		40
45
41 		2900 0.75 2.3
40-160 40 4.4
6.3
8.3 		1.22
1.75
2.31 		33
32
30 		35
40
40 		2900 2.2 2.3
40-160A 40 4.1
5.9
7.8 		1.14
1.64
2.17 		29
28
26.3 		34
39
39 		2900 1.5 2.3
40-160B 40 3.8
5.5
7.2 		1.06
1.53
2.0 		25.5
24
22.5 		34
38
37 		2900 1.1 2.3
40-200 40 4.4
6.3
8.3 		1.22
1.75
2.31 		51
50
48 		26
33
32 		2900 4 2.3
40-200A 40 4.1
5.9
7.8 		1.14
1.64
2.17 		45
44
42 		26
31
30 		2900 3 2.3
40-200B 40 3.7
5.3
7.0 		1.03
1.47
1.94 		38
36
34.5 		29 2900 2.2 2.3
40-250 40 4.4
6.3
8.3 		1.22
1.75
2.31 		82
80
74 		24
28
28 		2900 7.5 2.3
40-250A 40 4.1
5.9
7.8 		1.14
1.64
2.17 		72
70
65 		24
28
27 		2900

5.5

2.3
40-250B 40 3.8
5.5
7.0 		1.06
1.53
1.94 		61.5
60
56 		23
27
26 		2900 4 2.3
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
40-100(I) 40 8.8
12.5
16.3 		2.44
3.47
4.53 		13.2
12.5
11.3 		55
62
60 		2900 1.1 2.3
40-100(I)A 40 8
11
14.5 		2.22
3.05
4.03 		10.6
10
9 		60 2900 0.75 2.3
40-125(I) 40 8.8
12.5
16.3 		2.44
3.47
4.53 		21.2
20
17.8 		49
58
57 		2900 1.5 2.3
40-125(I)A 40 8
11
14.5 		2.22
3.05
4.03 		17
16
14 		57 2900 1.1 2.3
40-160(I) 40 8.8
12.5
16.3 		2.44
3.47
4.53 		33
32
30 		45
52
51 		2900 3 2.3
40-160(I)A 40 8.2
11.7
15.2 		2.28
3.25
4.22 		29
28
26 		44
51
50 		2900 2.2 2.3
40-160(I)B 40 7.3
10.4
13.5 		2.38
2.89
3.75 		23
22
20.5 		50 2900 1.5 2.3
40-200(I) 40 8.8
12.5
16.3 		2.44
3.47
4.53 		51.2
50
48 		38
46
46 		2900 5.5 2.3
40-200(I)A 40 8.3
11.7
15.3 		2.31
3.25
4.25 		45.0
44
42 		37
45
45 		2900 4 2.3
40-200(I)B 40 7.5
10.6
13.8 		2.08
2.94
3.83 		37
36
34 		44 2900 3 2.3
40-250(I) 40 8.8
12.5
16.3 		2.44
3.47
4.53 		81.2
80
77.5 		31
38
40 		2900 11 2.3
40-250(I)A 40 8.2
11.6
15.2 		2.28
3.22
4.22 		71.0
70
68 		38 2900 7.5 2.3
40-250(I)B 40 7.6
10.8
14 		2.11
3.0
3.89 		61.4
60
58 		37 2900 7.5 2.3
40-250(I)C 40 7.1
10.0
13.1 		1.97
2.78
3.64 		53.2
52
50.4 		36 2900 5.5 2.3
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
50-100 50 8.8
12.5
16.3 		2.44
3.47
4.53 		13.6
12.5
11.3 		55
62
60 		2900 1.1 2.3
50-100A 50 8
11
14.5 		2.22
3.05
4.03 		11
10
9 		60 2900 0.75 2.3
50-125 50 8.8
12.5
16.3 		2.44
3.47
4.53 		21.5
20
17.8 		49
58
57 		2900 1.5 2.3
50-125A 50 8
11
14.5 		2.22
3.05
4.03 		17
16
14 		57 2900 1.1 2.3
50-160 50 8.8
12.5
16.3 		2.44
3.47
4.53 		33
32
30 		45
52
51 		2900 3 2.3
50-160A 50 8.2
11.7
15.2 		2.28
3.25
4.22 		29
28
26 		44
51
50 		2900 2.2 2.3
50-160B 50 7.3
10.4
13.5 		2.38
2.89
3.75 		23
22
20.5 		50 2900 1.5 2.3
50-200 50 8.8
12.5
16.3 		2.44
3.47
4.53 		52
50
48 		38
46
46 		2900 5.5 2.3
50-200A 50 8.3
11.7
15.3 		2.31
3.25
4.25 		45.8
44
42 		37
45
45 		2900 4 2.3
50-200B 50 7.5
10.6
13.8 		2.08
2.94
3.83 		37
36
34 		44 2900 3 2.3
50-250 50 8.8
12.5
16.3 		2.44
3.47
4.53 		82
80
77.5 		29
38
40 		2900 11 2.3
50-250A 50 8.2
11.6
15.2 		2.28
3.22
4.22 		71.5
70
68 		38 2900 7.5 2.3
50-250B 50 7.6
10.8
14 		2.11
3.0
3.89 		61.4
60
58 		37 2900 7.5 2.3
50-250C 50 7.1
10.0
13.1 		1.97
2.78
3.64 		53.2
52
50.4 		36 2900 5.5 2.3
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
50-100(I) 50 17.5
25
32.5 		4.86
6.94
9.03 		13.7
12.5
10.5 		67
69
69 		2900 1.5 2.5
50-100(I)A 50 15.6
22.3
29 		4.3
6.19
8.1 		11
10
8.4 		65
67
68 		2900 1.1 2.5
50-125(I) 50 17.5
25
32.5 		4.86
6.94
9.03 		21.5
20
18 		60
68
67 		2900 3 2.5
50-125(I)A 50 15.6
22.3
29 		4.33
6.19
8.1 		17
16
13.6 		58
66
65 		2900 2.2 2.5
50-160(I) 50 17.5
25
32.5 		4.68
6.94
9.03 		34.4
32
27.5 		54
63
60 		2900 4 2.5
50-160(I)A 50 16.4
23.4
30.4 		4.56
6.5
8.44 		30
28
24 		54
62
59 		2900 4 2.5
50-160(I)B 50 15.0
21.6
28 		4.17
6.0
7.78 		26
24
20.6 		58 2900 3 2.5
50-200(I) 50 17.5
25
32.5 		4.86
6.94
9.03 		52.7
50
45.5 		49
58
59 		2900 7.5 2.5
50-200(I)A 50 16.4
23.5
30.5 		4.56
6.53
8.47 		46.4
44
40 		48
57
58 		2900 7.5 2.5
50-200(I)B 50 15.2
21.8
28.3 		4.22
6.06
7.86 		40
38
34.5 		55 2900 5.5 2.5
50-250(I) 50 17.5
25
32.5 		4.86
6.94
9.03 		82
80
76.5 		39
50
52 		2900 15 2.5
50-250(I)A 50 16.4
23.4
30.5 		4.56
6.5
8.47 		71.5
70
67 		39
50
52 		2900 11 2.5
50-250(I)B 50 15
21.6
28 		4.17
6.0
7.78 		61
60
57.4 		38
49
54 		2900 11 2.5
50-315(I) 50 17.5
25
32.5 		4.86
6.94
9.03 		128
125
122 		30
40
44 		2900 30 2.5
50-315(I)A 50 16.6
23.7
31 		4.61
6.58
8.6 		115
113
110 		30
40
44 		2900 22 2.5
50-315(I)B 50 15.7
22.5
29.2 		4.36
6.25
8.0 		103
101
98 		39 2900 18.5 2.5
50-315(I)C 50 14.4
20.6
26.8 		4.0
5.72
7.44 		86
85
83 		38 2900 15 2.5
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
m3/h L/S m % r/min KW （NPSH）r
65-100 65 17.5
25
32.5 		4.86
6.94
9.03 		13.7
12.5
10.5 		67
69
69 		2900 1.5 2.5
65-100A 65 15.6
22.3
29 		4.3
6.19
8.1 		11
10
8.4 		65
67
68 		2900 1.1 2.5
65-125 65 17.5
25
32.5 		4.86
6.94
9.03 		21.5
20
18 		60
68
67 		2900 3 2.5
65-125A 65 15.6
22.3
29 		4.33
6.19
8.1 		17
16
14.4 		58
66
65 		2900 2.2 2.5
65-160 65 17.5
25
32.5 		4.86
6.94
9.03 		34.4
32
27.5 		54
63
60 		2900 4 2.5
65-160A 65 16.4
23.4
30.4 		4.56
6.5
8.44 		30
28
24 		54
62
59 		2900 4 2.5
65-160B 65 15.0
21.6
28 		4.17
6.0
7.78 		26
24
20.6 		58 2900 3 2.5
65-200 65 17.5
25
32.5 		4.86
6.94
9.03 		52.7
50
45.5 		49
58
59 		2900 7.5 2.5
65-200A 65 16.4
23.5
30.5 		4.56
6.53
8.47 		46.4
44
40 		48
57
58 		2900 7.5 2.5
65-200B 65 15.2
21.8
28.3 		4.22
6.06
7.86 		40
38
34.5 		55 2900 5.5 2.5
65-250 65 17.5
25
32.5 		4.86
6.94
9.03 		82
80
76.5 		39
50
52 		2900 15 2.5
65-250A 65 16.4
23.4
30.5 		4.56
6.5
8.47 		71.5
70
67 		39
50
52 		2900 11 2.5
65-250B 65 15
21.6
28 		4.17
6.0
7.78 		61
60
57.4 		38
49
54 		2900 11 2.5
65-315 65 17.5
25
32.5 		4.86
6.94
9.03 		127
125
122 		32
40
44 		2900 30 2.5
65-315A 65 16.6
23.7
31 		4.61
6.58
8.6 		115
113
110 		32
40
44 		2900 22 2.5
65-315B 65 15.7
22.5
29.2 		4.36
6.25
8.0 		103
101
98 		39 2900 18.5 2.5
65-315C 65 14.4
20.6
26.8 		4.0
5.72
7.44 		86
85
83 		38 2900 15 2.5
型号 口径 流量 扬程 效率 转速 电机功率 必需汽蚀余量
mm m3/h L/S m % r/min KW （NPSH）r
65-100(I) 65 35
50
65 		9.72
13.9
18.1 		13.8
12.5
10 		67
73
70 		2900 3 3.0
65-100(I)A 65 31.3
44.7
58 		8.7
12.4
16.1 		11
10
8 		66
72
69 		2900 2.2 3.0
65-125(I) 65 35
50
65 		9.72
13.9
18.1 		22
20
17 		67
72.5
70 		2900 5.5 3.0
65-125(I)A 65 31.3
44.7
58 		8.7
12.5
16.1 		17.5
16
13.6 		66
71
69 		2900 4 3.0
65-160(I) 65 35
50
65 		9.72
13.9
18.1 		35
32
28 		63
71
70 		2900 7.5 3.0
65-160(I)A 65 32.7
46.7
61 		9.1
13.0
16.9 		30.6
28
24 		62
70
69 		2900 7.5 3.0
65-160(I)B 65 30.3
43.3
56.3 		8.4
12.0
15.6 		26
24
21 		69 2900 5.5 3.0
65-200(I) 65 35
50
65 		9.72
13.9
18.1 		53.5
50
46 		55
67
68 		2900 15 3.0
65-200(I)A 65 32.8
47
61 		9.1
13.1
16.9 		47
44
40 		54
66
67 		2900 11 3.0
65-200(I)B 65 30.5
43.5
56.6 		8.5
12.1
15.7 		40.6
38
33.4 		65 2900 7.5 3.0
65-250(I) 65 35
50
65 		9.72
13.9
18.1 		83
80
72 		52
59
60 		2900 22 3.0
获取更多信息，请访永嘉龙洋泵阀有限公司. 网站

产品咨询

ISWR卧式热水泵

ISWR

永嘉龙洋泵阀有限公司.

请填写您的姓名：*

请填写您的电话：*

请填写您的邮箱：*

请填写您的单位/公司名称：*

请提出您的问题：*

您需要的服务：

发送

中国粉体网保护您的隐私权：请参阅 我们的保密政策 来了解您数据的处理以及您这方面享有的权利。 您继续访问我们的网站，表明您接受 我们的使用条款

ISWR卧式热水泵 - 987
永嘉龙洋泵阀有限公司. 的其他产品

FLOW

管道泵
相关搜索
关于我们
联系我们
成为参展商

© 2024 版权所有 - 京ICP证050428号
