TG010
直接联系
唐工阀门集团.
面议
TG010
2310
基本参数
| 标准： | 国标 |
|---|---|
| 材质： | 不锈钢 |
| 工作温度： | 常温 |
| 公称通径： | DN15-100（mm） |
| 结构形式： | 浮动球球阀 |
| 连接形式： | 法兰 |
| 流动方向： | 单向 |
| 驱动方式： | 蒸汽 |
| 适用介质： | 水、气、油等各种腐蚀性介质 |
| 用途： | 截止 |
| 作用对象： | 煤气 |
| 零部件及配件： | 手轮 |
| 压力环境： | 常压 |
| 类型(通道位置)： | 二通式 |
| 品牌： | SENTE |

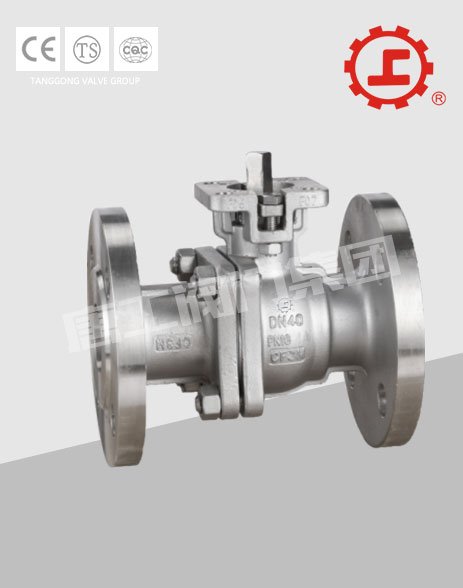

| 型号： | Q41F-16P |
阀杆带有防静电设置产品特性
阀杆防脱出装置设计
钢球球槽上有泄压孔
采用ISO 5211直接安装执行器平台设计
产品标准
设计标准：GB 12237
壁厚标准：ASME B16.34
防火标准：API 607 ISO 10497
结构长度：GB 12221
法兰标准：JB/T79.1
检测标准：GB/T13927
名称 | 材质 | ||
ANSI/JIS/DIN | ANSI/JIS/DIN | ANSI/JIS/DIN | |
阀体 | A351-CF8M/ SCS14A/1.4408 | A351-CF8/ SCS13A/1.4308 | A216-WCB/ SCPH2/1.0619 |
阀盖 | A351-CF8M/ SCS14A/1.4408 | A351-CF8/ SCS13A/1.4308 | A216-WCB/ SCPH2/1.0619 |
球 | SUS316 | SUS304 | |
密封圈 | PTFE/VITON | ||
阀座 | PTFE/RPTFE/PPL | ||
双头螺栓 | A193-B8 | ||
阀杆 | SUS316 | SUS304 | |
止推垫 | PTFE/RPTFE | ||
O型圈 | FKM(VITON) | ||
六角螺母 | A194-8 | ||
填料 | PTFE/GRAFOIL | ||
填料压盖 | SUS304 | ||
阀杆螺母 | A194-8 | ||
防松盖 | SUS304 | ||
手柄 | SUS201 | ||
内六角螺钉 | SUS304 | ||
六角螺母 | A194-8 | ||
定位杆 | SUS304 | ||
