浙江一诺阀门有限公司.
面议
2381
--

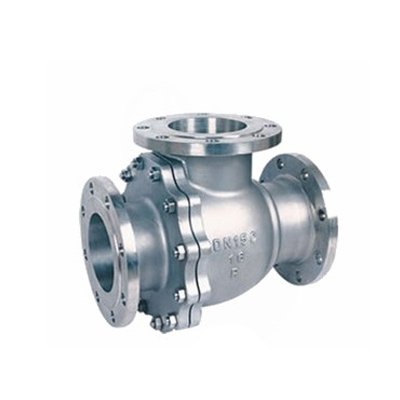

1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化
2、三通球芯分T型和L型，使用寿命长，流通能力大，阻力小
3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
| 设计规范 | API 6D | GB12237 |
| 压力温度等级 | ANSI B16.34 | GB9113 |
| 结构长度 | 公司标准 | 公司标准 |
| 法兰型式及尺寸 | ANSI B16.5 | JB/T79-94 |
| 对焊接端 | ANSI B16.25 | GB12224 |
| 检验与试验 | API 598 | GB13927 |
| 尺寸 | in | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 |
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| L | mm | 150 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 |
| 1/2L | mm | 75 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
| D | mm | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| C | mm | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| 零件名称 | CF8系列 | CF3系列 | CF8M系列 | CF3M系列 | WCB系列 |
| 阀体 | CF8 | CF3 | CF8M | CF3M | WCB |
| 阀盖 | CF8 | CF3 | CF8M | CF3M | WCB |
| 球体 | F304 | F304L | F316 | F316L | 1Cr13 |
| 阀座 | PTFE/PPL | PTFE/PPL | PTFE/PPL | PTFE/PPL | PTFE/PPL |
| 阀杆 | F304 | F304L | F316 | F316L | 1Cr13 |
| 中法兰垫片 | PTFE | PTFE | PTFE | PTFE | PTFE |
| 阀杆轴承 | PTFE | PTFE | PTFE | PTFE | PTFE |
| 止推垫圈 | 304 | 304L | 316 | 316L | 1Cr13 |
| 填料压环 | 304 | 304L | 316 | 316L | 1Cr13 |
| 螺栓 | A193-B8 | A193-B8 | A193-B8M | A193-B8M | 35CrMoA |
| 螺母 | A194-8M | A194-8M | A194-8M | A194-8M | 45 |
| 填料压盖 | CF8 | CF3 | CF8M | CF3M | WCB |
| 弹性挡圈 | 304 | 304 | 304 | 304 | 65Mn |
| 限位块 | 304 | 304 | 304 | 304 | 1Cr13 |
| 手柄 | WCB | WCB | WCB | WCB | WCB |
| 防静电弹簧 | 304 | 304L | 316 | 316L | 1Cr13 |
| 适用介质 | 硝酸等腐蚀性介质 | 强氧化性介质 | 醋酸等腐蚀性介质 | 尿素等腐蚀性介质 | 水、油、蒸汽等 |
| 适用温度 | PTFE -28～150℃ PPL-28～250℃ | ||||
