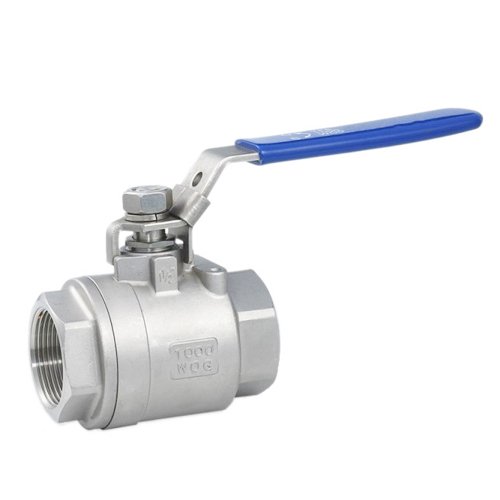

二片式不锈钢球阀和法兰闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀，三片式球阀,是近年来被广泛采用的一种新型阀门。
| 设计规范 | 结构长度 | 连接方式 | 实验与检验 | 产品标识 | 供货规范 |
| GB12224 、GB/T12237 | GB/T12221 | BSP、 BSPT | JB/T9092 | GB/T12220 | JB/T7928 |
| API6D 、ASME B16.34 | ANSI B16.10 | NPT、NPTF | API598 | MSS SP-25 | API608 |
| 序号 | 零件名称 | 材料 | 数量 | 序号 | 零件名称 | 材料 | 数量 |
| 01 | 阀体 | CF8M/CF8 | 1个 | 08 | 压盖 | 316/304 | 1个 |
| 02 | 球体 | 316/304 | 1个 | 09 | 阀杆 | 316/304 | 1个 |
| 03 | 阀盖 | CF8M/CF8 | 1个 | 10 | 弹簧垫圈 | SS | 1个 |
| 04 | 密封圈 | PTFE | 2个 | 11 | 阀杆螺母 | A2-70 | 1个 |
| 05 | 密封垫圈 | PTFE | 1个 | 12 | 手柄 | SS | 1个 |
| 06 | 止推垫圈 | PTFE | 1个 | 13 | 手柄套 | PVC | 1个 |
| 07 | 填料 | PTFE | 1个 |
单位 Units: mm
| NPS | DN | d | L | H | h | A | n×M | W |
| 1/4″ | 6 | 11.6 | 54.5 | 54 | 9 | 26.8 | 2×M5 | 97 |
| 3/8″ | 10 | 12.5 | 54.5 | 54 | 9 | 26.8 | 2×M5 | 97 |
| 1/2″ | 15 | 15 | 63 | 61 | 11 | 31 | 2×M5 | 100 |
| 3/4″ | 20 | 20 | 74.6 | 67.5 | 11 | 38.3 | 2×M5 | 122 |
| 1″ | 25 | 25 | 88 | 75 | 15.5 | 44 | 2×M5 | 145 |
| 1¼″ | 32 | 32 | 102 | 79 | 15.5 | 51 | 2×M6 | 150 |
| 1½″ | 40 | 38 | 110 | 84.5 | 18.5 | 55.35 | 2×M6 | 182 |
| 2″ | 50 | 50 | 123.2 | 96 | 18.5 | 60.6 | 4×M6 | 182 |
| 2½″ | 65 | 65 | 163.5 | 126 | 28 | 83.1 | 4×M8 | 250 |
| 3″ | 80 | 80 | 189 | 135.5 | 28 | 94.5 | 4×M8 | 250 |
| 4″ | 100 | 100 | 228 | 157 | 31 | 119 | 4×M8 | 367 |
