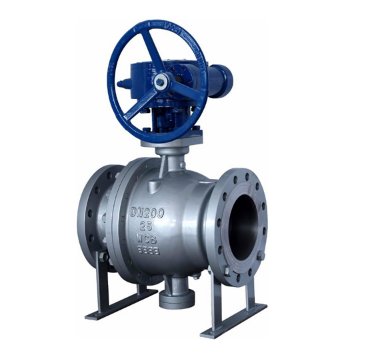

Q347F固定式球阀
面议
锋工阀门
Q347F固定式球阀
414
Q347F固定球阀具有密封性能良好,流量系数大流阻系数小,结构简单,使用寿命长,便于维修。广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制;结构形式分类:全通径和缩径两种,用于输送帖连、易结渣介质管道上的球阀应使用全通径的,方便定期的刮蜡吹扫器的通过。用于输送气体或物理性能近似于水的介质的管道上宜使用缩径球阀,因其重量比全径球阀轻30%左右,有利于减轻管道负荷,降低成本。球阀是一种转角为90°的旋转类阀门。
固定式球阀功能及特点:
1、适用温度:-29~150℃;适用介:水、蒸汽、油品等;材料:碳钢、CF8;型号:Q347F-16C/P、Q347F-150Lb
2、锁定装置设计:为了防止开关的错误操作,采用扁头阀杆在开关位置设置锁定孔,确保阀门处于正确的位置。
1、有明显的开关位置指示:阀体、球体和手柄一个装配单元,手柄指向管线方向阀门为开启,手柄垂直管线方向阀门为关闭;即使是蜗轮头上也带开/关指示 。
8、采用进入出口双向密封,使密封可靠,阀门无论单身加压,中腔关压(无论哪一种试压方法)均可以达到零泄漏。
4、防静电设计:采用铬镍不锈钢的弹簧和小球使球体,阀杆和阀体之间相互导电,从而把非金属阀座与球体摩擦产生的静电完全释放。
3、防吹出的导向式阀杆。阀杆从阀体内倒装或防吹结构,并由密封环密封,即使发生火灾,填料烧损,阀杆突起部位也可与阀体上的密封面紧密接触,能用效的防止外漏及阀杆飞出,减少事故损失。
5、防火结构:如果发生火灾或异常升温使PTFE软化烧损时,阀座支承圈防火密封面可以和球体接触,起到密封作用且符合API607和API6FA规范要求。防火安全设计,在阀座支承面内侧精确加工一道防火密封唇,当发生火灾阀烧损时,防火密封唇与球体间形成金属对金属的密封,阀门填料垫片均采用耐调温石墨材料,保证阀门在火灾发生时无外漏。
6、自动泄压:阀门中腔停滞的介质由于温度升高而出现异常升压时,阀座出口端具有自动泄压功能,同时根据需要,阀体上可装安全阀,保证阀体具有自动泄压功能,确保管道安全。
7、密封的紧急救护:由于介质中的杂质或火灾造成阀座密封意外失败,注脂阀提供了与注脂枪的快速连接,方便快捷地将密封脂注入到阀座密封部位,缓解泄漏。
固定式球阀设计制造标准编辑
1、设计与制造:API608、API6D 、BS5351、ANSI/ASME B16.34
2、法兰尺寸:ANSI/ASME B16.5、API605、ASME B16.47
3、结构长度:ANSI/ASME B16.10、API6D
4、对焊连接尺寸:ANSI/ASME B16.25
5、检验与试验:API598、API6D
