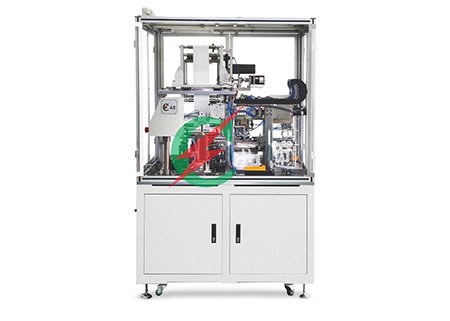

高效半自动叠片机
3126
适用于叠片式锂电池的电芯Z行正负极片叠片工作
| 产品信息： | |
此设备适用于叠片式锂电池的电芯Z行正负极片叠片工作。 | |
设备操作流程：人工放正负极片至正负极上料盘，安装好隔膜至叠片台上，按触摸屏启动自动运行。隔膜先压在叠片台上，先叠负极至叠片台隔膜上，叠片台移动一个工位（隔膜在两个工位中间），再叠正极至叠片台隔膜上，如此循环叠片至需要极片数量，叠片完毕后由机械手夹出，人工取出电芯包隔膜。
名 称 | CNGDP--100 | CNGDP--200 | （自动叠片机/半自动叠片机）主要电气配置 | |
极片尺寸长度 | （40～180）mm | (100～ 250) mm | 触摸屏 | 日本 三菱 |
极片尺寸宽度 | ( 30～100 )mm | ( 100～200 )mm | 伺服电机 | 日本 三菱 |
电芯厚度 | ( 5 ～ 60 )mm | ( 5 ～ 60 ) mm | PLC | 日本 松下 |
叠片速度 | （1.2～1.5秒）/片 | （1.3～1.8秒）/片 | 光纤传感器 | 日本 基恩士 |
隔膜对齐精度端面 | ± 0.3mm | ±0.3mm | 负压表 | 日本 神视 |
正极片对齐精度 | ±0.3mm | ± 0.3mm | 真空电磁阀 | 日本 CKD |
负极片对齐精度 | ±0.3mm | ± 0.3mm | 汽缸 | 日本SMC/CKD |
极片隔膜对齐精度 | ± 0.3mm | ±0.3mm | 旋转接头 | 日本 SMC |
设备功率 | 3 KW | 3 KW | 丝杆 | 台湾 TBI |
合格率 | ≥98.0% | ≥98.0% | 导轨 | 台湾 上银 |
