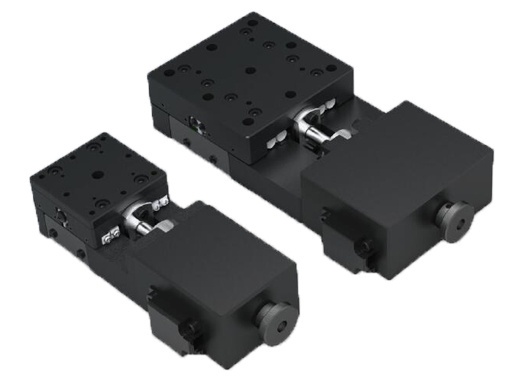

MDX系列小尺寸精密电动位移台
MDP 系列小尺寸超精密电动位移台，产品小巧，精度高。采用日本进口交叉滚柱导轨和C3 研磨级五项步进电机直连丝杠，通过严格装配工艺控制，保证产品组装精度及运动定位精度， 产品结构精巧，同一性好。
MDT 系列小尺寸精密电动位移台，采用高精密交叉滚柱导轨配合滚珠丝杠直联两项步进智能电机，内部集成驱动器和编码器，形成半闭环反馈，电脑USB 直连驱动使用，具有更高的分辨率和定位精度。
产品主体材料均采用优质铝合金，零件均使用卓立特有CNC 加工磨削及三坐标检测技术保证*终产品组装精度及运动定位精度。
可满足空间尺寸要求较小、精度要求高的精密光学实验、精密定位、精密加工及高端设备集成等领域。
MDX 小尺寸精密电动位移台选型表：
型号 | MDP13-40 | MDP25-65 | MDT13-40 | MDT25-65 |
行程范围（mm） | ±6.5 | ±12.5 | ±6.5 | ±12.5 |
台面尺寸（mm） | 40X40 | 65X65 | 40X40 | 65X65 |
主体材料及表面处理 | 铝合金，黑色阳极氧化处理 | |||
导轨 | 交叉滚柱导轨 | |||
滚珠丝杠 | 直径Φ6mm X导程1mm | |||
分辨率（μm/脉冲） | Step：2 Half：1 | Step：5 Half：2.5 | ||
**速度（mm/sec） | 10 | |||
定位精度（μm） | 10 | 30 | ||
重复定位精度（μm） | 1 | 3 | ||
回程间隙（μm） | 2 | 6 | ||
静态平行度（μm） | 30 | 40 | 50 | 80 |
运动平行度（μm） | 15 | 20 | 25 | 30 |
俯仰/偏摆 （″） | 25/25 | 20/20 | 30/30 | 25/25 |
**静扭矩（Nm） | 16mN.m | 80mN.m | ||
中心负载（Kg） | 3 | 5 | 3 | 5 |
自重（Kg） | 0.4 | 0.6 | 0.5 | 0.8 |
限位传感器 | 2个 | |||
原点传感器 | 1个 | |||
表面处理 | 阳极氧化（符合RoHS） | |||
