THz芯片

德国BATOP公司是一家专门生长半导体材料公司。他们在半导体可饱和吸收镜以及THZ芯片（PCA）领域知名度**。

BATOP的PCA根据工作波长划分，可以分成三个系列：

1、530…860nm 典型波长800nm

2、800…1100nm 典型波长1060nm

3、1000…1550nm 典型波长1550nm

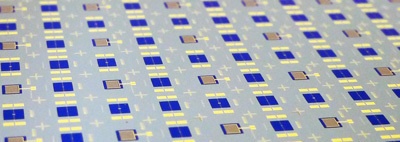

PCA光电导天线可用作THZ激发和接收源。它是在低温生长的GaAs或InGaAs薄片上覆盖金属电极，电极上附加的偏置电压可用于锁相放大的测量。PCA天线*重要的两个参数试长度和间隙。

主要参数:

• l – 天线长度，决定了共振频率。

• g – 间隙，对于激光激发来说非常重要的。

• w – 极间宽度。

PCA天线还可以和半球或非球透镜组合，用来把THZ波准直。例如：

PCA-l-g-w-λ-h 准直以后发散角15°，虚焦距26.4mm

PCA-l-g-w-λ-a 准直后聚焦，焦距53mm

PCA-l-g-w-λ-c 准直后为12mm直径

CTL-D25 自由空间的准直系统，准直以后22.4mm

CTLF-D25 光纤耦合的准直系统，准直以后22.4mm

FTL-f30 聚焦透镜，把THz波聚焦在30mm处
