SYN5609A型频标比对测量系统

SYN5609A

直接联系

西安同步电子科技有限公司

西安

产品规格型号

参考报价：

面议

品牌：

同步天下

型号：

SYN5609A

关注度：

116

产品介绍

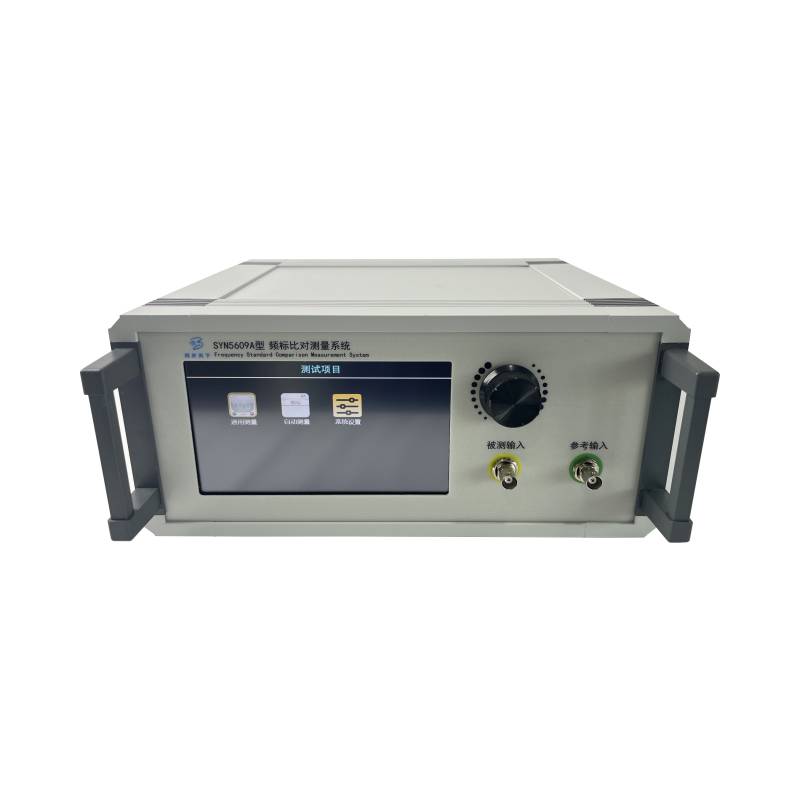

SYN5609A型频标比对测量系统

产品概述

SYN5609A型频标比对测量系统是由西安同步电子科技有限公司按照《JJF 2197-2025 频标比对器校准规范》，《JJF 1984-2022电子测量仪器内石英晶体振荡器校准规范》，《JJF 2090-2023石英晶体频率标准校准规范》和《JJF 1957-2021铷原子频率标准校准规范》等设计的多功能综合性频标比对测量系统。

该频标比对测量系统采用双混频时差测量技术，7寸触摸屏设计或专用电脑，具有测量开机特性、日频率波动、日频率老化率（漂移率）、长短期频率稳定度、频率复现性、频率准确度、频差和相差等功能的精密比对仪器，并具有多项统计功能，包括频率平均值、**值、*小值、峰峰值、标准偏差和趋势图等，其测量算法和数据处理完全符合国家检定规程对有关频标特性测试的规定。

该频标比对测量系统配有上位机管理软件，可远程读取测量数据和导出测量结果文件，并与SYN5121型程控切换开关配套使用，同时测量20路频标信号。

关键词：频稳测试仪，频标比对器，频标比对仪

产品功能

1) 标准版对5MHz、10MHz进行比对测试；

2) 高配版对1MHz-200MHz进行比对测试；

3) 与SYN5121型程控切换开关配套使用，同时测量20路频标信号；

4) 测量开机特性、日频率波动、日频率老化率（漂移率）、长短期频率稳定度、频率复现性、频率准确度、频差、相差等。

产品特点

a) 高度集成，精度高；

b) 稳定性好，性能可靠；

c) 7寸触摸屏设计，操作简单。

典型应用

1) 相控雷达阵、无线电导航系统、自动控制系统等测试；

2) 科研院所等对频率信号的质量要求较高的场合；

3) 在计量部门和晶振生产厂家中测量长短期频率稳定度。

技术指标

标准版

版本	标准版
被测输入信号	路数	1路正弦波（配套SYN5121型程控切换开关同时测量20路）
	物理接口	BNC
	频率范围	5MHz、10MHz
	输入幅度	+3dBm～20dBm
	输入阻抗	50Ω
参考输入信号	路数	1路正弦波
	物理接口	BNC
	频率范围	5MHz、10MHz
	输入幅度	+3dBm～20dBm
	输入阻抗	50Ω
测量带宽	100Hz
**允许偏差	≤1E-7
频率计功能	13位/s
测量功能	开机特性、日频率波动、日频率老化率（漂移率）、长短期频率稳定度、频率复现性、频率准确度、频差、相差
统计功能	平均值、*值、小值、峰峰值、标准偏差、趋势图
测量时间	连续测量时间≥15天
阿伦方差	5E-13/1s 5E-14/10s 5E-15/100s 1E-15/1000s 5E-16/10000s 1E-16/100000s
预热时间	不少于30分钟
显示屏	7英寸触摸屏
数据通信	1路USB和1路RJ45网口，远程控制主机和读取测量结果
环境特性	工作温度0℃～＋50℃，存储温度-30℃～＋70℃，相对湿度≤90%（40℃）
供电电源	交流 220V±10%， 50Hz±5%，功率小于5W
机箱尺寸	便携式机箱320mm（宽）x280（深）x140mm（高）

高配版

版本	高配版
被测输入信号	路数	1路输入（配套SYN5121型程控切换开关同时测量20路）
	频率范围	1MHz～200MHz
	输入幅度	+3dBm～+20dBm
	物理接口	BNC
	输入阻抗	50Ω
参考输入信号	路数	1路输入
	频率范围	1MHz～200MHz
	输入幅度	+3dBm～+20dBm
	物理接口	BNC
	输入阻抗	50Ω
频偏分析范围	1Hz～1MHz
频率计功能	12位/s或者13位/s
阿伦方差 (1MHz-200MHz)	≤7E-14/1s (5E-14/1s(典型值)) ≤1E-14/10s ≤5E-15/100s ≤1E-15/1000s (2E-16/1000s(典型值)) ≤5E-16/10000s
测量功能	开机特性、日频率老化率（漂移率）、长短期频率稳定度、频率复现性、频率准确度
测量时间	连续测量时间≥45天
预热时间	不少于30分钟
环境特性	工作温度15℃～＋35℃，存储温度-20℃～＋50℃，相对湿度≤90%（40℃）
供电电源	交流 220V±10%， 50Hz±5%，功率小于50W
机箱尺寸	427mm（宽）x380（深）x145mm（高）
选件01	可选更高频率测量范围
选件02	增加相噪测量功能
选件03	电脑主机+显示屏+键盘+鼠标

部分在用客户：

佛山市质量计量监督检测中心

广东汕头计量测试所

中国电子科技集团公司第四十一研究所

钛和检测认证集团

西南计算机有限责任公司
