仪器简介：

A5085e 趋势曲线显示系统是北京市东西电子技术研究所凭借多年以来对煤矿行业火灾气体多年研究积累的丰富经验以及自身科研队伍的专业技术优势**开发的GC5085煤矿专用色谱工作站的配套管理软件， 是为了解决目前煤矿安全生产管理人员及监督部门无法随时随地全面掌握煤矿火灾气体的变化趋势而**开发的。该系统的出现实现了煤炭安全监督管理人员及在生产现场以外的管理人员与煤矿之间的安全信息交流。

A5085e系统提供用户灵活的实时曲线和历史曲线显示.其强大的系统功能、友好的操作界面为广大安全生产管理人员及煤矿监督部门人员掌握火灾气体的变化趋势，生产过程中实时气体数据的历史积累可以从中发现生产过程中的安全隐患从而为保证煤矿企业安全生产决策提供重要依据。所以该系统不仅为建立整体煤矿的安全预警系统提供了参考，而且有利于管理人员及煤炭安全监督管理部门利用本系统对煤矿安全状况进行远程实时监察，及时对煤矿当前安全状况进行决策。

功能介绍：

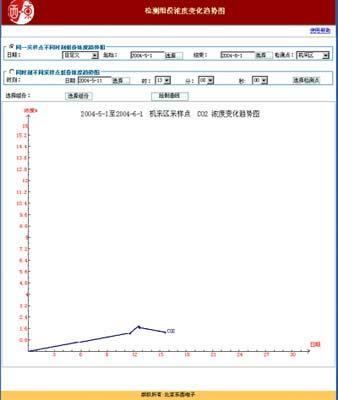

1、时间－浓度趋势图

该趋势图表示矿井中某一检测点在一段时间内各火灾气体或瓦斯气体组分的浓度连续变化趋势。如：根据采煤工作面某采样点或密封区内氧（O₂）、一氧化碳（CO）、甲烷（CH₄）、乙烯(C₂H₄)等的时间-浓度趋势曲线，即可实时判别煤层氧化升温状态和密闭火区内火情发展（熄灭）程度，为防火、火区管理（启封）提供相关地点自然发火过程（火情发展）的动态信息。

2、采样点－浓度趋势图

采样点－浓度趋势图表示不同采样地点煤层自然发火标志气体分析结果实时趋势曲线图。如工作面、回风巷、采空区、火区等地点的气体浓度变化连续分析结果曲线。

3、瓦斯爆炸危险性判别（爆炸三角形法）

根据选择的采样点和采样时间，实时测定瓦斯爆炸气体组分，判别瓦斯爆炸危险程度，为煤矿的安全生产提供保障。

4、历史同期数据比较

通过比较当前的和历史的趋势数据，特别是结合GC5085气相色谱仪的实时监测，可以及早报告火灾隐患，并且通过对事故前后火灾气体实时记录的历史数据分析，可以确定事故发生的原因，以避免事故的再次发生。对任何采样点实时监测分析的随机结果和历史数据资料查询对比，是安全监察，特别是及时指导防火管理工作，建立自然发火预测预报管理制度、防患于未然必需的手段之一。

5、阈值报警

我国《煤矿安全规程》规定，矿井安全监测系统中对于矿井空气成分（如O₂、CH₄、CO、CO₂等）浓度指标均有安全限定值；煤层自然发火标志气体，在达到其临界指标时是进行自然发火准确预测和早期预报的主要科学依据。阈值报警可实时显示组分临界值的警示线，为及时采取措施提供参考。

6、用户网络

多用户可以通过本地局域网（Intranet）登陆使用该系统。局域网外的远程用户也可以通过因特网（Internet）经过认证后使用本系统。

7、安全保密

基于安全原因，只有特定的用户才可以使用该系统。操作权限管理可以由系统实现对不同部门、不同管理人员的权限配置、属性、分组控制，一般该系统户主要是煤矿的管理人员，这些用户管理员与配置数据库是同一用户。

8、界面友好

用户可以根据实际需要选择显示系统的时间、组分（单组分或者多组分）、检测点（单点还是多点），同时用户还可以根据自己的习惯设置曲线的颜色、线型。此外，各检测点的命名完全由用户在创建数据库时自主定义。友好的操作界面为用户使用提供了**的灵活性。

主要特点：

◎　操作简便，逻辑性强

◎　重复性好，提供给您更加准确的报告结果

◎　工作稳定可靠，可进行多谱图对比

◎　X，Y轴随意放大缩小，多种自动翻页功能

◎　丰富的时间表功能

◎　整个分析过程可作为方法保存

◎　采样可接遥控启动
