JSF08M高精度短纤维力学性能测试仪

一、仪器简介：

对常规纤维强力的测量已经有广泛的实验仪器，但是，对于像竹木纤维这样的材料，细度小，强力大，长度短，又脆易折断，这样的材料在实验中试样的制取是很大的问题，同时也需要与这种特殊材料实验相对应的拉伸装置。采用特殊的精密夹头对试样进行夹持，保证纤维的伸直，在拉伸过程中不打滑。本仪器通过水平的光学测量系统对纤维的表面形态进行观察，并且通过垂直光学系统将竹纤维试样准确的定位在夹头上。本仪器可以通过两台电脑进行侧面和顶部的观察纤维试样，对纤维的拉伸性能进行研究。

本仪器可进行蠕变松弛实验的反馈型拉伸测量控制及原位应变测量。也可以进行测量纤维材料的准动态拉伸疲劳。

二、仪器具体参数：

1、镜头的放大倍数：水平光学系统：8象素/微米垂直光学系统：0.7—4.5X，

2、力的范围与精度：1.961N，精度为量程的万分之一。

3、*小隔距：0.8-10mm 可调

4、拉伸速度：0.1mm/分钟。

5、标尺：每小格0.01mm

二、仪器的具体介绍：

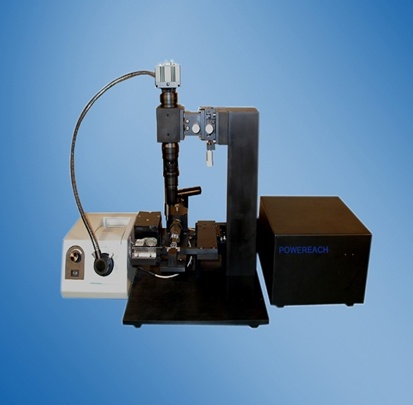

1、图1是仪器的整体形貌图。

2、控制箱：图2是仪器的控制部分。图2是控制箱的接线孔。每个接线口的型号都不相同，操作仪器时将按照不同的型号将各个接口接好。

3、水平光学系统：用于在水平方向在线观察纤维。

4、垂直光学系统：用于在垂直方向在线观察纤维。

5、装样平台：可以将试样放在该平台上，通过放大镜来操作试样。在平台一侧装有一个调节光强的旋钮

6、图3中，可以观察到夹头，这是一种精密的夹头，用来拉伸纤维的微测量。放大镜用来制试样时观察纤维。镊子用来将纤维夹住，通过垂直光学系统准确的定位纤维在夹头上的位置。还有两个用来控制光源强度的旋钮。

7、是仪器的软件控制界面：通过这个软件可以设定不同的参数：拉伸速度，连续拍摄，蠕变松弛，

8、标尺：标尺的刻度是每格0.01mm。标尺是用来标定数字光学系统的放大倍数。包括顶部光学系统的标尺和水平光学系统的标尺。标尺的形貌如图5所示。
