应用简介:

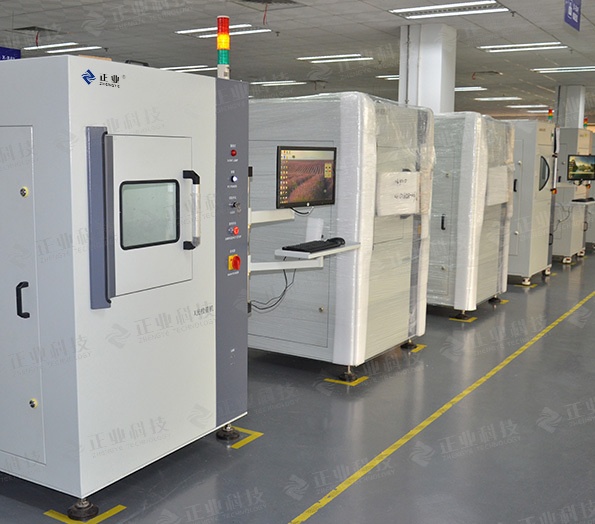

该装备采用X光透射原理,对被测物进行实时在线检测分析,广泛应用于电池行业,主要对产品内部缺陷进行实效分析。该装备配置一套自主研发的自动测量软件,能对被测对象进行自动测量和自动判断,并显示判断结果界面,使用户可以轻松挑出不良品。
产品特色:
测量功能:直线距离、圆直径、同心圆、点与圆心距离等测量,可实现2.5D检测。
CNC功能: 记忆编程,自动记录检测运动路径,定位准确,方便小批量重复检测。
导航定位功能:超大导航窗口,鼠标点击被测图像任意区域,自动快速定位到目标检测点。
图像处理功能:支持多种图像格式,对检测图像可进行实时处理和在线保存。
XG5010技术参数 | ||
光管 | 光管电压 | 90-130KV(可根据需要选配) |
光管电流 | 89-455uA(可根据需要选配) | |
聚焦尺寸 | 5-15um | |
冷却方式 | 强制风冷 | |
成像系统 | 类型 | 增强器/平板探测器 |
视场 | Φ100mm/114.9mm*64.6mm(可根据需要配置) | |
分辨率 | 1392*1040/1536*864pixels(可根据需要选配) | |
几何放大倍率 | 12-48X | |
检测效率与精度 | 重复测试精度 | 60um |
软件检检测速度 | ≥1.5/检测点(不含上下料和运动时间) | |
载物台 | 标准尺寸 | 515mmX460mm |
有效检测区域 | 450mmX410mm | |
载重量 | ≤5Kg | |
安全标准 | 国际辐射安全标准 | ≤1μSV/hr |
其他参数 | 计算机 | 22"宽屏液晶显示器/触摸屏显示器/I5处理器/内存4G/硬盘500G |
尺寸/重量 | 1136mm*1076mm*1730mm 约750Kg | |
电源 | AC220V 10A | |
温度和湿度 | 25 ℃±3 ℃ RH50%±10% |
