一，概述：

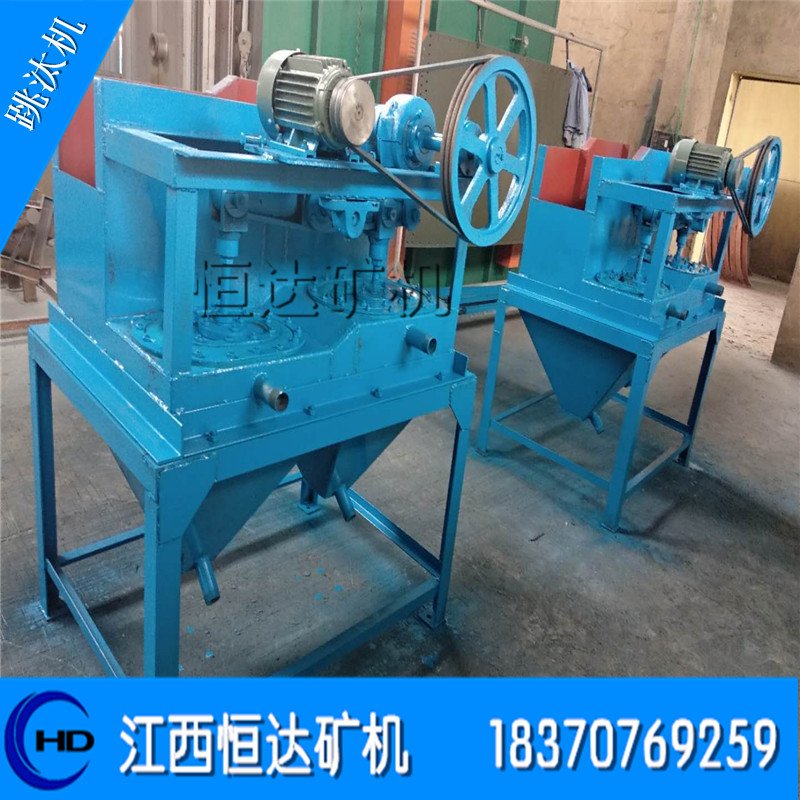

300×450双室隔膜跳汰机为上动型隔膜跳汰机，它由典瓦尔(Denver)型跳汰机改制而成，隔膜与传动装置在跳汰机定一侧，其床层比较稳定，选别效果较好，维修方便，工艺操作简单，设备处理能力大可在一次选别中得到*终精矿或*终尾矿，在处理粗、中粒矿石中得到广泛应用。
300×450双室隔膜跳汰机多用粗选及精选作业，适宜的分选粒度为12-0.1mm，广泛用于选别密度差较大的金、银、钨、锡、铅、锌、锰、铁等重金属矿。

二，产品结构
 300×450双室隔膜跳汰机由机架、橡胶隔膜，传动装置、跳汰斗，储矿斗等主要部分组成，机架上有两个大小的跳机斗，每个隔膜斗用不到底的隔板将其分成跳汰室和隔膜室两部分，给料经每一室选别后再进入第二室选别，每室的水流分别由设在旁侧的隔膜推动运动。隔膜呈椭圆形，借周边的橡皮膜与机体连接，将水密封，在隔膜室的下方设有筛下补加水管，补加水量由阀门控制。

三，工作原理
 跳汰过程是靠橡胶隔膜作上下往复运动所造成介质(水)的鼓动来进行。入选原矿被送入跳汰室后，由于隔膜的鼓动作用，矿粒在介质中被按比重分层；细而重的矿粒通过人工床颗粒的间隙和筛孔，沉集在跳汰斗的储矿中、上层粗而轻的矿粒(矿物)被介质流冲向筛子末端的排矿口，由于后跳汰室比前跳汰室的位置低50mm，故轻矿粒经过前室尾板溢出而进入后室，再次受到跳汰。根据需要可调节尾板位置的高低，以控制排矿量的大小。储放斗中的精矿定期由排矿管排出。

四，技术参数
名称规格 室数 筛室面积(m2) 给矿粒度(mm) 生产能力(t/h) 冲程(mm) 冲次
(次/分) 电机功率(kw) 重量
(公斤)
100×150
隔膜跳汰机 1 0.015 -3 0.018-0.6 0 420 0.55 130
300×450
双室隔膜跳汰机 2 0.27 -12 3～6 0～26 322 1.1 745
370×360下动式
隔膜跳汰机 2 0.274 6 1～3 5～25 200-250 1.1 240
1000×1000下动式
隔膜跳汰机 2 2 1～5 10～25 0～26 200-350 1.5 1700
670×920侧动式
隔膜跳汰机 2 1.44 4～8 7～10 18～24 240-300 1.1 1250

五，生产应用
隔膜跳汰机广泛应用于处理粗、中粒度铁矿石、锰矿石及铬矿石，并大量用于选别不均匀嵌布的钨、锡、铅锌、铜、锑等金属矿物，非金属矿物中如金刚石、重晶石等也是跳汰机选矿的**方法。用跳汰法处理含金砂矿、含铌、钽、钛、锆的原生矿石和砂矿也有广泛用场。矿石中待分离的矿物密度差越大，入选粒度范围可以越宽。例如对于含金砂矿在给料粒度小于25mm时，可以不分级入选，回收粒度下限可到0.04mm。、对于一般矿而言，实行分级入选则可有效地改善分选指标并提高设备处理能力。
