气流粉碎机拥有适用领域广、成品细度高、分级精度高等特点，与空气压缩机、冷干机、旋风收集器、除尘器、引风机、控制柜等组成一整套完整的气流粉碎系统。
设备原理
气流粉碎机就是压缩空气经过冷却、过滤、干燥后，经喷嘴形成超音速气流射入粉碎腔，在压差作用下使物料流态化，被加速的物料在多个喷嘴的交汇点汇合，产生剧烈的冲击、碰撞、磨擦、剪切而达到颗粒的超细粉碎，被粉碎的细粉随上升气流输送至上部的涡轮分级机，在分级轮离心力和风机抽力的作用下将符合细度的微粉排出，并进入下级分级继续分选或收集，净化的气体由引风机排出。
设备特点
1、能耗低，设备磨损小，无介质粉碎，粉碎产品无金属污染。
2、对颗粒形貌有一定的整形功能。
3、无介质粉碎无污染，粉碎产品纯正。
4、拥有稳定、完整的分级流场以及特殊的密封措施。
5、设备现场控制柜设计选用为PLC控制柜。只需调整部分参数可实现多种产品多种粒度要求。
6、系统负压运行，现场无粉尘污染。

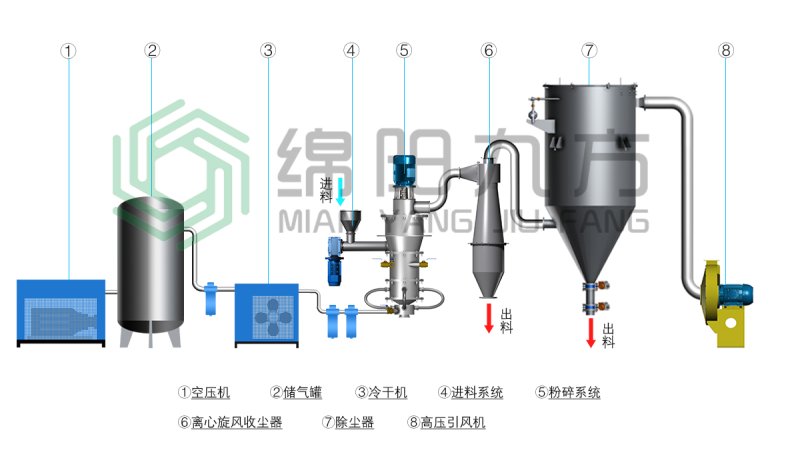

工艺流程
技术参数
型号 | 空气耗量 m³/min) | 空气压力 (MPa) | 进料粒度 (mm) | 产品粒度 (μm) | 生产能力 (kg/h) | 装机功率 (kw) |
JFQ-50 | 1.7 | 0.8 | ≤1 | 1～150 | 1～3 | ≤20 |
JFQ-100 | 3.6 | 0.8 | ≤1 | 1～150 | 1～5 | ≤22 |
JFQ-200 | 10 | 0.8 | ≤2 | 1～150 | 15～30 | ≤75 |
JFQ-300 | 16 | 0.8 | ≤2 | 1～150 | 30～80 | ≤120 |
JFQ-400 | 22 | 0.8 | ≤5 | 1～150 | 80～200 | ≤168 |
JFQ-600 | 40 | 0.8 | ≤5 | 1～150 | 200～500 | ≤320 |
JFQ-800 | 60 | 0.8 | ≤5 | 1～150 | 500～1000 | ≤600 |
JFQ-1000 | 90 | 0.8 | ≤5 | 1～150 | 1000～1500 | ≤850 |
应用领域
绵阳九方智能装备科技有限公司自主研发设计、生产制作的超音速气流粉碎机广泛应用于化工、磨料、陶瓷、环保、新材料、新能源、非金属矿、医药食品、粉末冶金、电池材料等低温、高纯度和高硬度干式物料的超微粉碎和分级分段。
