产品名称：DSW不锈钢卧式单级离心泵
流量范围：3.5～20 m3/h
扬程范围：15～17M
使用温度：-10℃- 85℃
输送介质：清水 油 酸液 碱液
工作压力：1.6MPa
过流材质：不锈钢
产品概述
DSW系列不锈钢泵是一种卧式单级离心泵，该泵与电机采用直联式联接，整体结构非常紧凑美观，泵的过流部件全部采用304不锈钢材料，可耐轻度腐蚀，泵的主要零部件采用薄板冲压结构，具有重量轻的特点，泵配有螺纹进出水口，联接方便，是一款F常现代的泵。
使用范围
1、工、民用清水或其它液体的增压、输送
2、水循环系统
3、农业灌溉
4、污水处理设备配套
输送介质
稀薄、干净、非易燃易爆并不含固体颗粒和纤维的液体， 可输送轻腐蚀性介质（与介质中氯离子含量、酸和碱的浓度、是否对橡胶和机械密封摩擦付材料产生腐蚀等情况有关），
所输送介质的密度不能大于清水，粘度要接近于水。否则需配用大功率电机。
运行条件
液体温度：-10℃至+85℃
环境温度：Z高 +40℃
海拔：Z高1000m
z大工作压力：8巴
安装条件
泵应紧固在平稳的水平基座上
泵的安装要保证泵在使用时不受系统管路张力的影响
为保证电机的正常运转，泵要安装在具有良好通风条件、并防冰冻的位置
电气接线装置应保证泵不受缺相、电压不稳、漏电和过载的损害
性能参数表
型号规格 | 额定 流量 m3/h | 额定 扬程 m | 额定 功率 kw | 额定 电压 v | 同步 转速 r/min | 配管 内径 mm | 材质 |
DSW60/0.37 | 3.5 | 15 | 0.37 | 380/220 | 3000 | 32/25 | 304 |
DSW60/0.55 | 3.5 | 20 | 0.55 | 380/220 | 3000 | 32/25 | 304 |
DSW60/0.75 | 3.5 | 25 | 0.75 | 380/220 | 3000 | 32/25 | 304 |
DSW100/0.75 | 6 | 14 | 0.55 | 380/220 | 3000 | 32/25 | 304 |
DSW100/1.1 | 6 | 23 | 1.1 | 380/220 | 3000 | 32/25 | 304 |
DSW160/0.75 | 10 | 13.5 | 0.75 | 380/220 | 3000 | 40/32 | 304 |
DSW160/1.1 | 10 | 17.5 | 1.1 | 380/220 | 3000 | 40/32 | 304 |
DSW250/1.1 | 15 | 13 | 1.1 | 380/220 | 3000 | 40/32 | 304 |
DSW250/1.5 | 15 | 19 | 1.5 | 380 | 3000 | 40/32 | 304 |
DSW250/2.2 | 15 | 24 | 2.2 | 380 | 3000 | 40/32 | 304 |
DSW330/1.5 | 20 | 14 | 1.5 | 380 | 3000 | 50/32 | 304 |
DSW330/2.2 | 20 | 17 | 2.2 | 380 | 3000 | 50/32 | 304 |

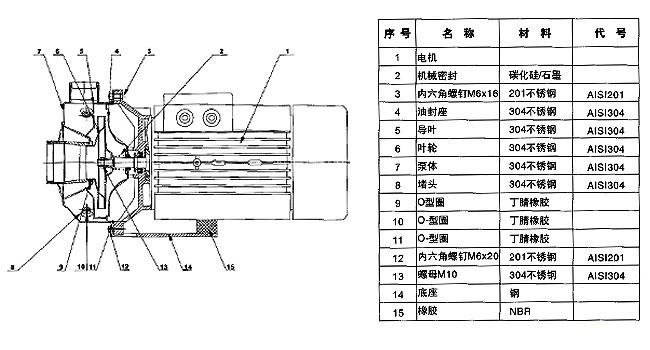

截面图

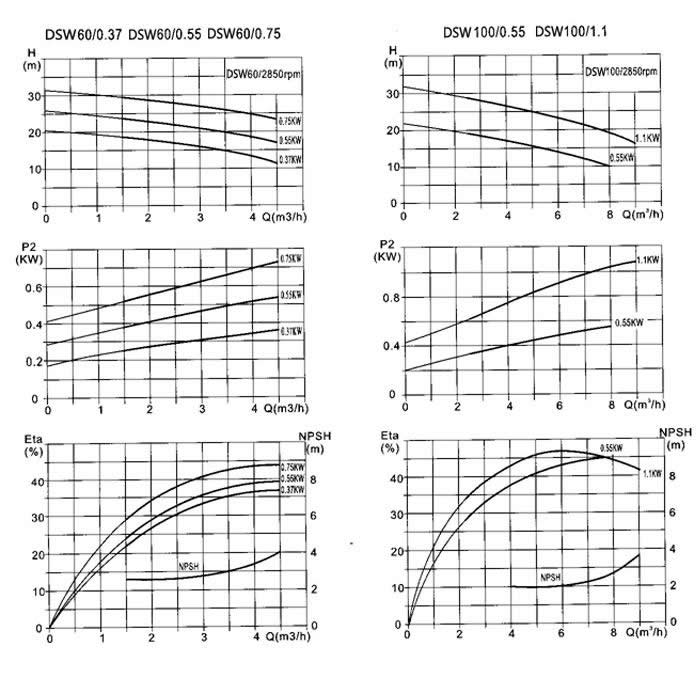

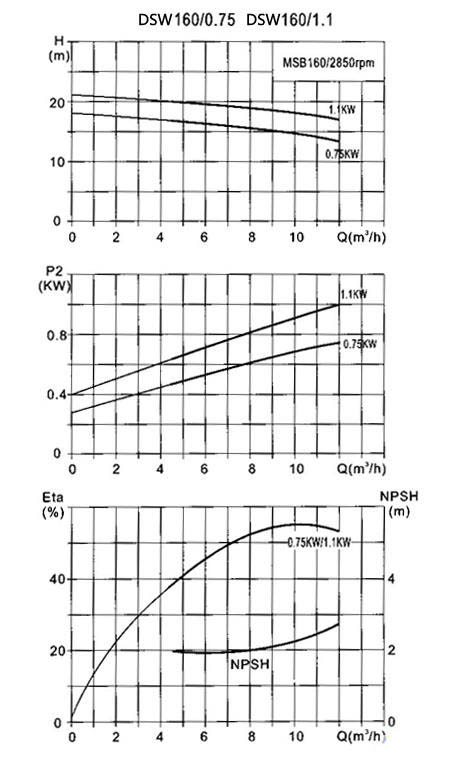

性能曲线
安装尺寸图
