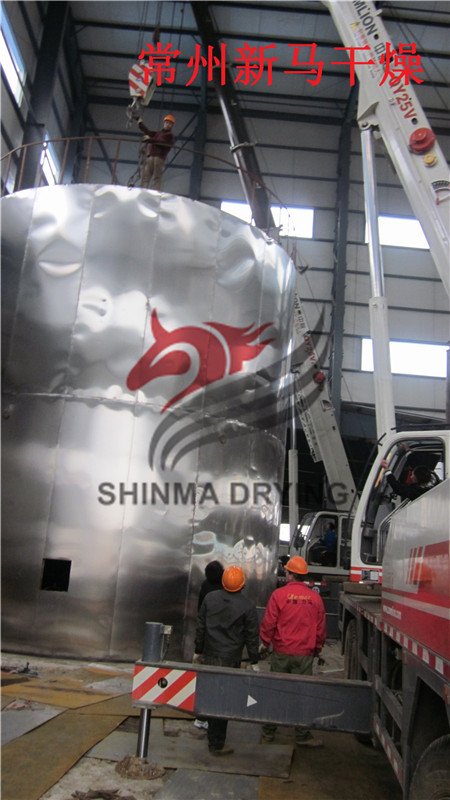

常州新马干燥LPG-3500型腐植酸钠喷雾干燥机组系统描述
初选型：LPG-3500型喷雾干燥机组
空气过滤系统：初、中空气过滤器，压差显示
加热系统：直燃燃煤热风炉
介质循环系统：送风机、引风机开式循环
细粉捕集系统：塔底+旋风分离器+水沫除尘器
供料系统：螺杆泵可调式自动供料
控制系统：人机界面+PLC程序控制
常州新马干燥LPG-3500型腐植酸钠喷雾干燥机组工作原理
空气通过过滤器和加热装置后，进入干燥室顶部的热风分配器，通过热风分配器的热空气呈螺旋状均匀地进入干燥室，同时料液由进料泵输送到装在干燥室顶部的离心雾化器。料液被分散成极小的雾状液滴，使料液和热空气接触的表面积大大增加。水份在极短的时间内迅速蒸发被干燥为粉状或颗粒制品，小液滴和热风并流下沉，从塔底通过两级旋风分离器捕集，废气由引风机排放至外界。
常州新马干燥LPG-3500型腐植酸钠喷雾干燥机组技术参数表
水分蒸发量 （净水蒸发） | 2700Kg/h | 塔径/塔高 | 7．8M/16M |
操作温度 | 进温～350℃/出温～70℃ | 雾化器 LPG-3500 | 转速12000rpm 盘径210mm |
装机功率 | 传动133KW | 燃煤耗量 | ～450Kg/h |
耗热量 | ～213×104Kcal | 水耗量 | 1000kg/次（清洗时用） |
干燥系统形式 | 开式循环系统 | 供料方式 | 螺杆泵稳定送料 |
热风接触方式 | 并流方式 | 热源方式 | 直燃燃煤热风炉 |
产品捕集方式 | 塔底+旋风+水沫除尘 | 雾化方式 | 离心式雾化 |
控制方式 | 人机界面+PLC程序控制 | ||
