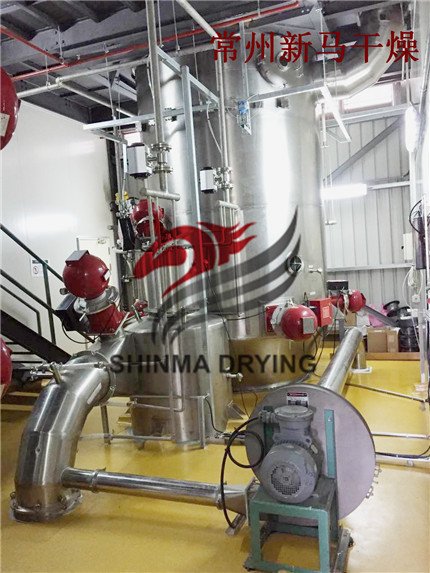

新马干燥YPG-200型压力喷雾干燥机组设计条件
1、料液条件
名 称： 甜菊糖甙
初水分: 50%左右
终水分: ≤4%
水份蒸发量： ～200Kg/h
料液温度： 20℃（常温）
2、工艺条件
雾化方式： 压力式
雾滴与热空气接触方式： 并流式
热源和加热方式：天燃气和重油两用，间接热风炉
进风温度： 180～200℃（可调）
排风温度： 90℃左右
除尘方式： 塔底+旋风+布袋除尘
新马干燥YPG-200型压力喷雾干燥机组技术参数表
系统风量 | 5350m3/h（常温） | ||
系统热量 43×104Kcal/h | 燃气耗量 | 约54Nm3/h(天然气燃烧值：8000 Kcal/Nm3) | |
燃油耗量 | 约42KG/h(天然气燃烧值：10200 Kcal/KG) | ||
水分蒸发量 | ～200Kg/h（净水蒸发） | ||
装机功率 | 传动60 KW | ||
CIP系统流量 | 约1500kg/次（包括酸、碱、热水） | ||
雾化器 | 枪体材质：304 喷片材质：碳化钨，喷枪耐磨材料（耐酸碱可选） | ||

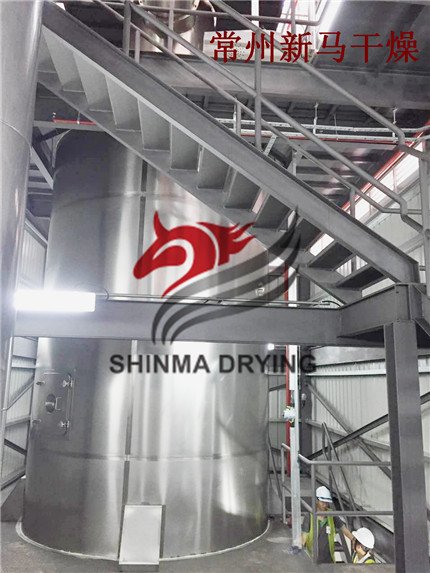

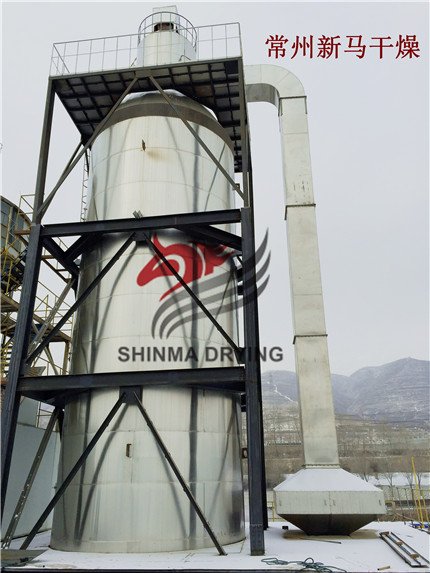

塔径/塔高 | 3.2M/20M（干燥塔内径3.0m,外径3.2m；直段高度12.2m，锥体高度2.95m） | ||
布袋除尘器 | 在线清灰，过滤面积：~96m2 （过滤风速：1.2~1.5m/min） | ||
