SYP-5B(S)型 5吨手动粉末压片机

SYP-5B(S)

直接联系

上海新诺仪器集团有限公司

上海新诺

产品规格型号
参考报价:

1万元以下

品牌:

新诺仪器

型号:

SYP-5B(S)

关注度:

811

范围(量程或细度):

0-5T(0-31.4MPa)

产品介绍

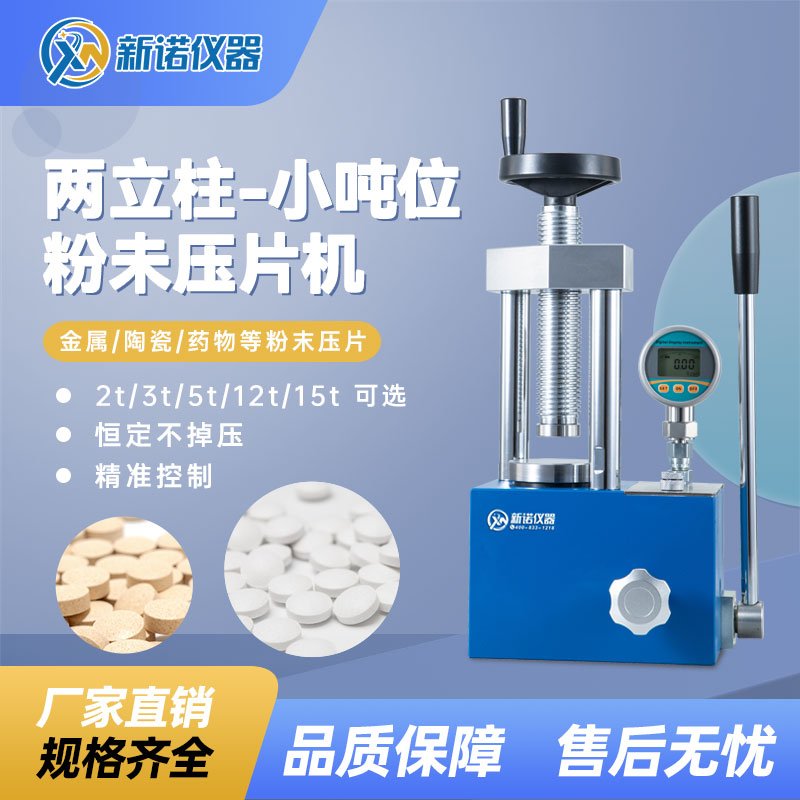

SYP-5B(S)型 5吨手动粉末压片机


一、仪器优势:
        SYP系列手动压片机是新诺为适应当前市场需求,结合部分高校老师的建议与反馈,在老款压片机基础上研制的新一代实验室油压机。该机进行了全面的优化改进,具有造型美观、操作方便、做工精致、结构紧凑等优点,采用一体式结构,油缸、油池、主板、活塞在一个主体上,没有密封连接,减少了漏油点,降低了压片机漏油的机率。设计之初考虑了压片机日后的清洁工作,更方便用户日后进行仪器维护保养。采用进口压力传感器,压力稳定性好,深受国内外部分用户喜爱。

二、型号说明:
        新诺SYP-5B(S)系列 5吨手动压片机适用于小规格模具压片或对压力没有太高要求的用户使用,其采用二立柱设计,具有体积小、重量轻,造型美观等特点,也非常适合放进手套箱内使用。


三、主要技术参数:

设备型号

SYP-5B

SYP-5BS

原老型号

SYP-5T

SYP-5TS

压力表类型

指针式,压力、压强双刻度显示

数显式,高精度数字显示压力表

选配数显表

XNNETS 数字显示 0.00-40.00MPa/0.01MPa(仅限"S"型)

压力范围

0-5T(0-31.4MPa)

压力换算

1T=6.28Mpa/1Mpa=0.15T

活塞直径

Ф45mm 镀铬油缸

**活塞行程

30mm

加压方式

手动加压

压力稳定性

1MPa/10min

模具压强计算公式

油缸的面积÷模具的面积x压力表读数=模具实际承受压强(Mpa)

整体结构

一体式结构

立柱数量

2根立柱

工作台直径

Ф80mm

工作空间

96x130mm(宽/高)

外形尺寸

225x155x380mm(长宽高)

设备重量

28kg

配置说明

油压机1台,模具选购。型号中带"S"为数显压力表,统一加价1000元。

备注:部分为我新诺特有指标,可根据客户需求定做或改进油压机。



五、压力换算表:

规格型号

SYP-5B(S)型 粉末压片机压力换算表

实际输出压力

压力表系统压强

压力表类型

0.2 T

1.25 MPa

0.4 T

2.51 MPa

0.6 T

3.77 MPa

0.8 T

5.03 MPa

1 T

6.28 MPa

2 T

12.5 MPa

3 T

18.8 MPa

4 T

25.1 MPa

5 T

31.4 MPa

压强计算公式

油缸的面积/模具的面积x压力表读数=模具的实际承受压强(Mpa)

友情提示

系统压强(即压力表读数)不宜超过31.4MPa=5T,否则会影响设备使用寿命
