MJY-P型Φ41-50mm普通圆柱形模具

Φ41-50mm

直接联系

上海新诺仪器集团有限公司

上海新诺

产品规格型号
参考报价:

面议

型号:

Φ41-50mm

关注度:

723

产品介绍

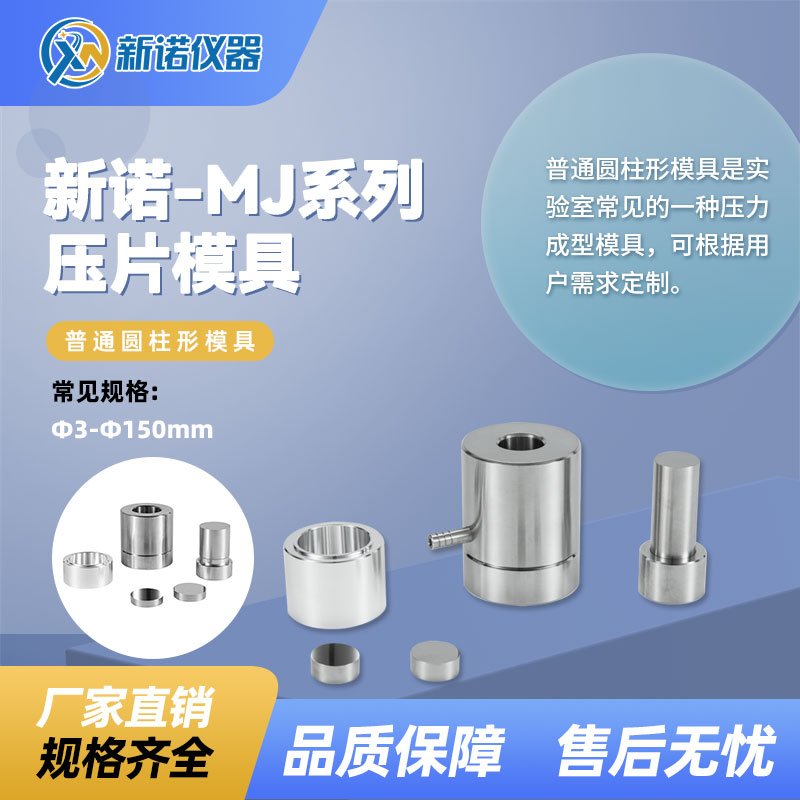

MJY-P型Φ41-50mm普通圆柱形模具系列(非标定制)

产品介绍



一、模具概述:

普通圆柱型模具是实验室粉末样品压制成型中*常见的一种模具,配合压片机使用,可将溴化钾(KBr)、氯化钠(NaCl)、二氧化硅(SiO₂)、氧化铝(Al₂O₃)、氧化锆(ZrO2)、硼酸(H₃BO₃)等各种粉末材料压制成型,并制作出各种圆形试片、柱体或其他形状进行科学分析研究;现已广泛应用于科研、教学、催化、检测、制药、化工以及新材料研发等各个领域;此外,该产品还可与钙铁分析仪、傅立叶红外光谱仪(IR)、X射线荧光光谱仪(XRF)等分析测试仪器配套制样使用,可替代同类进口产品。

选型指南:压片模具属于实验室耗材,接受非标定制各种规格,货期一般为3-20天。常用模具尺寸在Φ3-Φ40mm之间,规格有:Φ3、Φ5、Φ6、Φ7、Φ8、Φ10、Φ12、Φ12.7、Φ13、Φ15、Φ16、Φ18、Φ20、Φ22、Φ25、Φ28、Φ30、Φ32、Φ35、Φ40、Φ100mm等。其中Φ25mm以下模具配有真空嘴,真空嘴主要功能起到排气作用,也可在样品压制成型后通过微型真空泵抽吸真空,增加样品密实度,也可根据用户需求选择增配或减配真空嘴,订货前说明即可。


二、主要技术指标:

模具名称

MJY-P型 普通圆柱形模具(Ф41-Ф50mm)

模具规格

Ф41,Ф42,Ф43,Ф44,Ф45,Ф46,Ф47,Ф48,Ф49,Ф50mm等

成型样品实图

新诺模具压制试样图

压制样品形状

圆形薄片、圆柱体

模具材质

合金工具钢 Cr12MoV

模具压头硬度

HRC60-HRC62

常用尺寸

Ф50mm

Ф60mm

Ф70mm

模具腔体深度

55mm

60mm

65mm

外形尺寸

Ф88×150mm

Ф98×180mm

Ф108×180mm

模具重量

5.1kg

7.3kg

9kg

压强计算公式

油缸的面积/模具的面积×压力表读数=模具的实际承受压强(Mpa)

友情提示

非标定制!以上指标仅供参考,可根据客户需求定制各种规格、形状、材质的模具


三、压力换算表:

四、操作步骤:




五、操作步骤:
