新诺 MJK-Y型Φ2-10mm圆柱形开瓣模具系列(非标定做)
一、新诺型圆柱形开瓣模具概述:

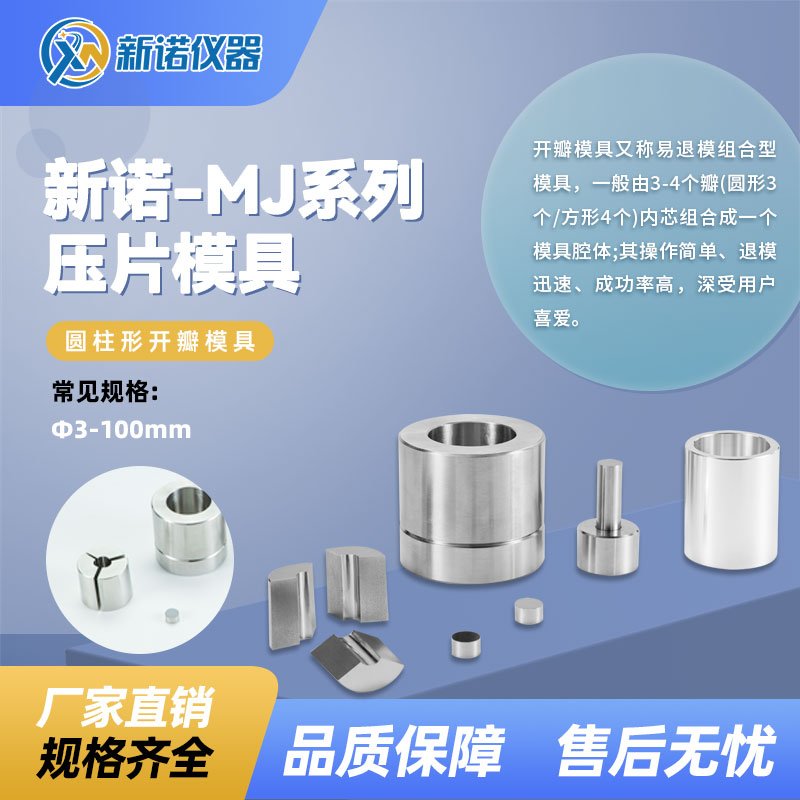

圆柱形开瓣模具又称为易退模组合型模具,也是实验室比较常见的压片模具,一般是由三个内芯组合成一个圆柱形腔体,该腔体直径尺寸即是粉末样品压制成型后的尺寸,后通过圆形套筒把三个内芯套住固定为一个整体。压制完成后,通过快速拆解模具套筒即分离三个内芯,压制的粉末样品直接取样,无需经过脱模环节,避免脱模过程中对样品二次冲击导致的样品断裂断层或破损。开瓣模具主要用于压制一些不易成型或不易退膜的粉末样品。配合压片机使用,可将溴化钾(KBr)、氯化钠(NaCl)、二氧化硅(SiO₂)、氧化铝(Al₂O₃)、氧化锆(ZrO2)等各种粉末材料压制成型,并制作出各种圆形试片、柱体或其他形状进行科学分析研究;现已广泛应用于科研、教学、催化、检测、制药、化工以及新材料研发等各个领域,可替代同类进口产品。
选型指南:圆柱形易退模开瓣模具属于实验室耗材,一般由模具底座、模具内芯(三个瓣)、模具套筒、模具压杆、模具垫片和模具退膜套等六部分组成,接受非标定制各种规格,货期一般为3-20天。常用模具尺寸在Φ3-Φ40mm之间,规格有:Φ3、Φ5、Φ6、Φ7、Φ8、Φ10、Φ12、Φ12.7、Φ13、Φ15、Φ18、Φ20、Φ25、Φ30、Φ32、Φ35、Φ40、Φ100mm等。
二、主要技术指标:
模具名称 | MJK-Y型 圆柱形开瓣模具(Ф2-Ф10mm) |
模具规格 | Ф2,Ф3,Ф13,Ф4,Ф5,Ф6,Ф7,Ф8,Ф9,Ф10mm等 |
压制样品形状 | 圆形薄片、圆柱体 |
模具材质 | 日本 高速工具钢 ASSAB+17 |
模具压头硬度 | HRC68-HRC70 |
模具腔体深度 | 30mm |
模具组成结构 | 底座,内芯,套筒,压杆、垫片,退膜套 |
常用尺寸 | Ф3,Ф5,Ф6,Ф8,Ф10mm |
对应外形尺寸 | Ф43×93mm |
模具重量 | 0.75kg |
压强计算公式 | 油缸的面积/模具的面积×压力表读数=模具的实际承受压强(Mpa) |
友情提示 | 非标定制!以上指标仅供参考,可根据客户需求定制各种规格、形状、材质的模具 |
