MJF-P宽71-100mm-新诺仪器普通方形模具

MJF-P宽71-100mm

直接联系

上海新诺仪器集团有限公司

新诺

产品规格型号
参考报价:

面议

品牌:

新诺仪器

型号:

MJF-P宽71-100mm

关注度:

693

范围(量程或细度):

71-100mm

产品介绍

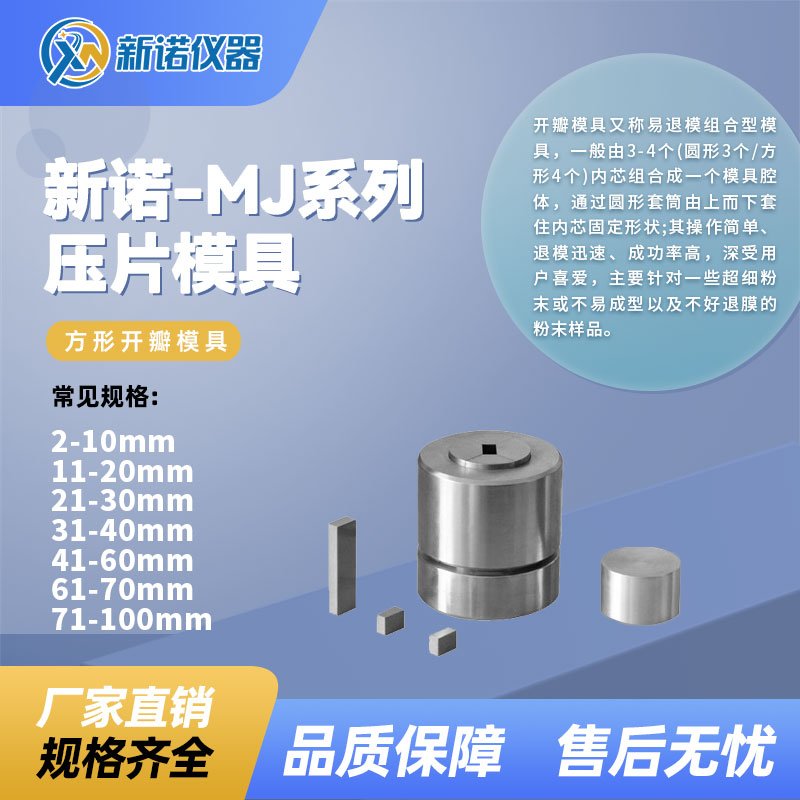

MJF-K型 宽70-100mm方形开瓣模具)


一、模具概述:

方形开瓣模具又称为易退模组合型模具,一般由四个内芯组合成一个长方形或者正方形的腔体,该腔体尺寸即是粉末压制成型后的样品尺寸,后通过模具套筒把四个内芯套住固定为一个整体。压制完成后,通过快速拆解模具套筒即分离四个内芯,压制样品直接取样,无需经过脱模环节,避免了脱模过程中对样品造成的断裂或破损,制样效果较好。开瓣压片模具主要适用于一些不易成型或不易退膜的粉末样品压制,需配合压片机使用,可将溴化钾(KBr)、氯化钠(NaCl)、二氧化硅(SiO₂)、氧化锆(ZrO2)、氧化铝(Al₂O₃)等各种粉末材料压制成固体形状进行科学分析,现已广泛应用于科研、教学、催化、检测、制药、化工以及新材料研发等各个领域,可替代同类进口产品。

选型指南:方形开瓣压片模具一般由模具底座、模具内芯(四个瓣)、模具套筒、模具压杆、模具垫片和模具退膜套等六部分组成,常见规格一般在3-50mm以内居多。多见于宽5×10mm,10×10mm,宽10×20mm,宽10×30mm,宽20×20mm,,宽30×30mm,宽40×40mm,宽50×50mm等规格,开瓣模具属于实验室耗材,各种规格长宽尺寸均可非标定制,货期一般为3-20天


二、主要技术指标:

模具名称

MJK-F型 方形开瓣模具(宽70-100mm)

成型样品实图

新诺方形开瓣模具成型实图

压制样品形状

长方形、长条形、正方形的薄片或柱体

模具材质

合金工具钢 Cr12MoV

模具压头硬度

HRC60-HRC62

模具腔体深度

60mm

模具组成部分

底座,内芯,套筒,压杆、垫片,退膜套

常见尺寸

宽70×70mm

宽80×80mm

宽90×90mm

宽100×100mm

对应外形尺寸

Ф180×180mm

Ф200×200mm

/

/

模具重量

40kg

50kg

/

/

压强计算公式

油缸的面积/模具的面积×压力表读数=模具的实际承受压强(Mpa)

友情提示

非标定制!以上指标仅供参考,可根据客户需求定制各种规格、形状、材质的模具
