一、CVKR静音止回阀产品概述：
| 大口径静音止回阀采用符合水力学的轮廓设计，取得较佳的流线型水路，内部附有导流体的设计能保证*小的压力损失。静音式止回阀安装于水泵出口处，可在水流倒流前先行快速关闭，避免产生水锤、水击声和破坏型冲击，以达到静音、防止倒流和保护设备的目的。广泛用于给排水、消防、暖通、工业等系统。 |

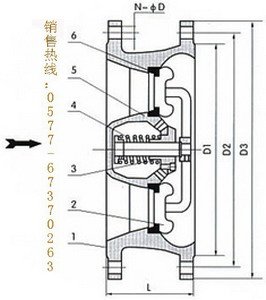

二、CVKR静音止回阀结构图：
三、CVKR静音止回阀主要技术参数：
公称通径 | DN300-600mm |
公称压力 | 1.0/1.6/2.5MPa |
工作温度 | 0℃-80℃ |
密封试验 | 1.1倍公称压力 |
壳体试验 | 1.5倍公称压力 |
四、CVKR静音止回阀材质说明：
序号 | 零件名称 | 材质 |
1 | 阀体 | GG25 |
2 | 阀盘 | QA19-4 |
3 | 轴承 | QA19-4 |
4 | 弹簧 | SYS316 |
5 | 导流体 | GG25 |
6 | 阀座 | QA19-4 |
五、CVKR静音止回阀主要外形尺寸 (法兰钻孔按GB／Tl7241.6—1998标准)
型号 | 公称通径 | D1 | D2 | D3 | N-ΦD | L | ||||
1.0MPa | 1.6 MPa | 1.0MPa | 1.6 MPa | 1.0MPa | 1.6 MPa | 1.0MPa | 1.6 MPa | |||
CVKR-0300 | DN300 | 370 | 400 | 410 | 460 | 12-13 | 12-28 | 181 | ||
CVKR-0350 | DN350 | 429 | 460 | 470 | 520 | 16-23 | 16-28 | 184 | ||
CVKR-0400 | DN400 | 480 | 515 | 525 | 580 | 16-28 | 16-31 | 191 | ||
CVKR-0450 | DN450 | 530 | 565 | 585 | 640 | 20-28 | 20-31 | 203 | ||
CVKR-0500 | DN500 | 582 | 620 | 650 | 715 | 20-28 | 20-34 | 219 | ||
CVKR-0600 | DN600 | 682 | 725 | 770 | 810 | 840 | 20-31 | 20-37 | 222 | |
CVKR-0700 | DN700 | 794 | 840 | 840 | 895 | 910 | 24-31 | 24-37 | 280 | |
CVKR-0800 | DN800 | 901 | 950 | 950 | 1015 | 1025 | 24-34 | 24-40 | 356 | |
CVKR-0900 | DN900 | 1001 | 1050 | 1050 | 1125 | 1125 | 28-40 | 28-40 | 368 | |
CVKR-1000 | DN1000 | 1112 | 1160 | 1170 | 1230 | 1255 | 28-43 | 28-43 | 432 | |
CVKR-1200 | DN1200 | 1380 | 1390 | 1455 | 1485 | 32-49 | 32-49 | 524 | ||
