冷热冲击制冷循环试验箱结构简介:
试验箱构造方式:试验箱采用整体式组合构造方式,既试验箱由位于上部的高温试验箱,位于下部的低温试验箱体、位于后部的制冷机组柜和位于左侧后板上的电器控制柜(系统)所组成。此方式箱体占空中积小、构造紧凑、外形美观,制冷机组置于独立的机组箱体内,以减少制冷机组运转时的震动、噪声对试验箱的影响,同时便于机组的装置和维修,电器控制面板置于试验箱的左侧板上以便于运转操作
标准型型号(另:可根据客户要求定做):
LQ-TS--80 内箱尺寸:500×400×400 外箱尺寸:1800×1800×1440
LQ-TS--150 内箱尺寸:600×500×500 外箱尺寸:1800×1900×1540
LQ-TS--250 内箱尺寸:700×600×600 外箱尺寸:1900×2000×1640
LQ-TS-S-480 内箱尺寸:800×800×750 外箱尺寸:2020×2250×2150
外箱尺寸:以实际尺寸为标准。
高温槽预热温度范围:+60℃~200℃;
升温时间: +60℃~200℃≤30min;
低温槽预冷温度范围: -75~-10℃;
降温时间: +20℃~-75℃≤60min;﹙注:降温时间为低温槽单独运转时的性能﹚
试验方式:气动风门切换
温度冲击范围:﹙+60℃~+150℃﹚/﹙-65℃~-10℃﹚
温度偏差: ±2.0℃
温度波动度: ±0.5℃
温度恢复时间: ≤5分钟
冷热冲击制冷循环试验箱设备材质:
外壳材料:优质钢板烤漆加色或优质不锈钢板
内箱材料:SUS#304加厚耐热耐寒不锈钢板,一级光面板
保温材料:高密度玻璃棉及高强度PU发泡绝缘材料
设备波动度:±0.5℃
送风循环系统:采日制多翼离心式循环风扇,日制马达整组
加热器:U型鳍片式304#无缝钢高速加温电热器。
制冷压缩机:采用法国泰康或德国比泽尔全封密压缩机配复叠式制冷系统
制冷配件:美国杜邦冷雪种、台弯中力蒸发器、马尔风机等
制冷方式:根据设备功率大小及客户要求的实际情况下配风冷或者水冷的选择

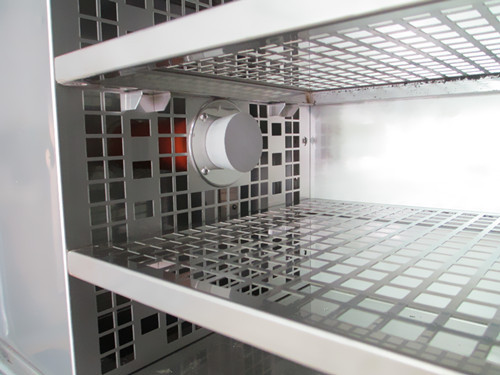

样品架:不锈钢样品层置物架2层(需要多层时请下单时注明)
电气配件:品牌电气元件
制冷工作原理
高低制冷循环均采用逆卡若循环,该循环由两个等温过程和两个绝热过程组成。其过程如下:制冷剂经压缩机绝热压缩到较高的压力,消耗了功使排气温度升高,之后制冷剂经冷凝器等温地和四周介质进行热交换,将热量传给四周介质。后制冷剂经阀绝热膨胀做功,这时制冷剂温度降低。制冷剂通过蒸发器等温地从温度较高的物体吸热,使被冷却物体温度降低。此循环周而复始从而达到降温之目的。
