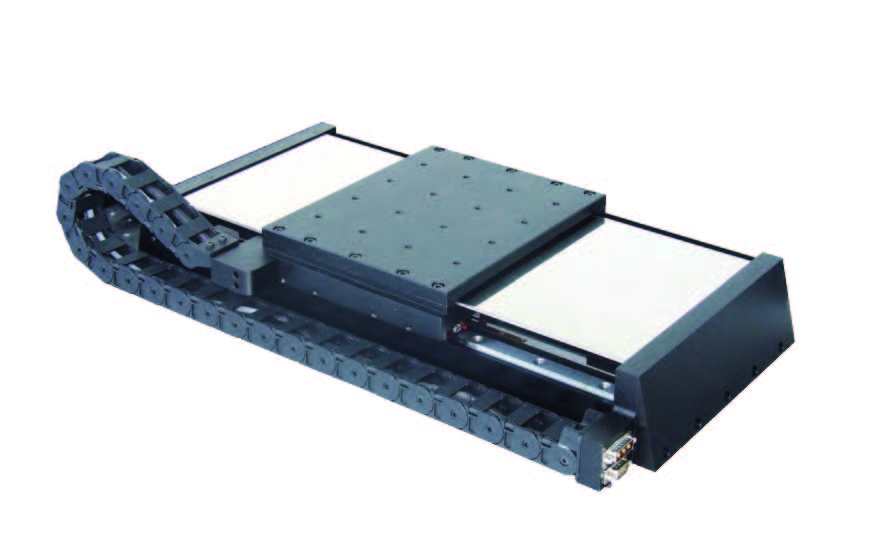

新型LMA 系列直线电机平移台
新型LMA 系列直线电机平移台特点： 优选直线电机，满足高速、高精度、高扭矩的要求，精度达到卓立汉光“超高精密”的标准
采用进口超高精密（SP级）线性滑块导轨，产品负载能力大、运动平稳，具有超高运动精度，达到国际**
左右两侧均采用双光电开关（非接触式），起到减速、限位作用
左右两侧均采用双油压缓冲器，有效阻止高速碰撞
在多重保护的基础上，又增加聚氨酯防撞垫块，进一步提高安全性
可选择不同精度的玻璃式光栅尺或者钢带式光栅尺，配置灵活
新型LMA 系列直线电机平移台技术指标
型号 | LMA-TR-100 | LMA-TR-200 | LMA-TR-400 | LMA-TR-600 | LMA-TR-800 | LMA-TR-1000 | |
导轨形式 | 线性滑块导轨，四滑块 | ||||||
编码器分辨率（μm） | 0.1，1，5（可选） | ||||||
行程（mm） | 100 | 200 | 400 | 600 | 800 | 1000 | |
理论**速度（m/s） | 3 | 5 | 10 | ||||
重复定位精度（mm） | ≤0.001（同光栅尺及控制器有关） | ||||||
定位精度（mm） | ±0.005或±0.010（同光栅尺及控制器有关） | ||||||
直线度（μm /100mm） | ＜3 | ＜5 | |||||
平直度（μm/100mm） | ＜5 | ＜8 | |||||
偏摆（″） | ＜10 | ＜15 | |||||
俯仰（″） | ＜15 | ＜20 | |||||
水平负载（Kg） | 25 | 35 | 55 | ||||
自重（Kg） | 10 | 12 | 16 | 20 | 25 | 30 | |
