1．偏振片：通常是指将二向色性物质涂在透明薄片上制成的偏振片，此种偏振片损伤阈值较小，而且无法分离出p偏振光和s偏振光；
A. OPSP系列偏振片
偏振片(Plastic Sheet Polarizers)选型表：
| 偏振片(Plastic Sheet Polarizers) | ||||
| 型号 | 名称 | 尺寸(mm) | 通光孔径Ф0(mm) | 波长范围(nm) |
| OPSP12.7 | 偏振片 | Ф12.7*4mm | 8.9 | 400-700 |
| OPSP25.4 | 偏振片 | Ф25.4*4mm | 20.3 | 400-700 |
B. 偏振片（进口）
1)偏光板

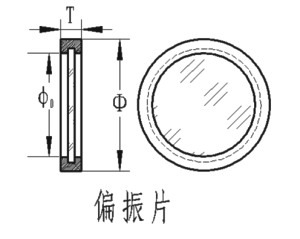

示意图及尺寸图：
相关说明：
1.把含有卤化银的玻璃融解，再经过热处理，延伸，研磨和还原工序而制成的偏光器件。其制作过程大致如
下:在热处理工序中沉淀出卤化银粒子，然后把玻璃加热到软化点附近并延伸，这样卤化银粒子就会变成
椭圆形，研磨后再进行氢还原，把卤化银粒子还原为银。
2.玻璃中的银椭圆粒子的长轴方向平行的电场被吸收，具有和其长轴垂直方向的电场的光通过。
3.透过方向：100W/cm2（CW）、6J/cm2、脉冲宽度13ns（脉冲）吸收方向：25W/cm2（CW）、0.1J/cm2、
脉冲宽度13ns（脉冲）有效尺寸（mm）8.5×8.5
PLC系列铬膜分束镜（SIGMA）选型表：
型号 | 保护框尺寸（mm） | 波长范围（nm） | *小透过率（%） |
PLC-10-660 | ø30×6 | 630~700 | 83 |
PLC-10-800 | ø30×6 | 740~860 | 91 |
PLC-10-900 | ø30×6 | 840~960 | 94 |
PLC-10-1060 | ø30×6 | 960~1160 | 95 |
PLC-10-1310 | ø30×6 | 1275~1345 | 98 |
PLC-10-1550 | ø30×6 | 1510~1590 | 98 |
2)薄膜偏光板
示意图及曲线图：
相关说明：
1.薄膜偏光板是一种薄膜滤光镜，此膜夹在两块玻璃中间，并安装在一个铝框内；
2.它不仅可以从一个非偏光中提取线偏光，而且，还可以象ND 滤光片一样用作光衰减器；
3.三种波长可选：紫外用（320～400nm）；可见光用（400～700nm）；近红外用（760～2000nm）；
4.使两块偏光板处于通光状态(开)，通过一束直线偏光{两块透过率(平行放置)};使两块偏光板处于
不通光状态(关)，没有光通过{两块透过率(正交放置)}。我们称此时的透过率为消光比。
薄膜偏光板（SIGMA）选型表:
| 型号 | 使用波长（nm） | 保护框尺寸（mm） | 厚度（mm） | 通光孔径（mm） | 防反射膜 |
| NSPFU-30C | 320~400 | Ф30×6 | 2.4 | ø24 | SLAR (双面) |
| SPF-30C-32 | 400~700 | Ф30×6 | 3 | ø24 | BMAR(双面) |
| SPF-50C-32 | 400~700 | Ф30×6 | 3 | ø44 | BMAR(双面) |
| SPFN-30C-26 | 760~2000 | Ф30×6 | 3 | ø24 | SLAR (双面) |
示意图及曲线图：
塑料薄膜偏光板（SIGMA）选型表:
| 型号 | 设计波长（nm） | D（mm） | T（mm） |
| USP-25.4C-38 | 400~700 | ø25.4 | 0.8 |
| USP-30C-38 | 400~700 | ø30.0 | 0.8 |
| USP-50C-38 | 400~700 | ø50.0 | 0.8 |
| USP-100C-38 | 400~700 | ø100 | 0.8 |
C. 超快激光用偏振片（进口）
曲线图、示意图及相关参数：
选型表：
