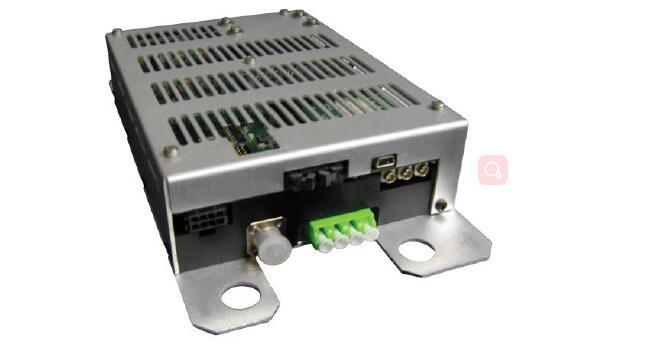

PHOENIX1200可调谐激光器模块集成了LUNA的可调谐激光器及驱动器，结构紧凑。采用的激光器体积小，外腔调制，由专门设计的电路驱动，具有低噪声、高线性扫描性能，适用于各类光纤测试、测量和光纤传感应用。
PHOENIX1200通过高线性的波长扫描，能同时提供**的波长精度和分辨率。
产品特点
全C－band可调
集成了亚皮米级的波长计
平滑、线性扫描
窄线宽、低噪声
外部触发
2路光电探测器和数据采集通道
处于**水平的波长精度和分辨率
USB通讯接口，可实现完全软件控制
产品应用
DWDM器件光谱分析
OFDR系统的理想光源
外差测量
布拉格光栅分布式传感
近红外光谱
参数
参数 | *小 | 典型 | ** | 单位 |
波长: | ||||
可调范围 | 1515 | 1565 | nm | |
波长设定分辨率 | 0.01 | pm | ||
**精度1 | ±1.5 | pm | ||
波长计精度2 | ±0.5 | pm | ||
波长计线性度 | ±50 | fm | ||
稳定度3 | 10.5 | pm/°C | ||
调谐: | ||||
速率 | 1 | 100 | nm/s | |
线性偏差4 | ±1.5 | ±2 | GHz | |
功率: | ||||
功率范围 | 8 | 10 | mW | |
精度 | ±5 | % | ||
平坦度5 | ±7 | ±10 | % | |
纹波5 | ±2 | % | ||
噪声: | ||||
谱宽6，7 | 1.5 | MHz | ||
边模抑制比（*近模）6 | 43 | 50 | dB | |
相对噪声强度6 | -152 | -145 | dB/Hz | |
源自激辐射率6，8 | -50 | -43 | dBc/nm | |
输入: | ||||
探测器 | SM FC/APC | |||
*小可探测功率 | 0.02 | 0.03 | 0.05 | mW |
**可探测功率 | 10 | 12 | 15 | mW |
损伤阈值 | 50 | mW | ||
触发信号 | BNC | |||
低电平 | -0.5 | +0.8 | V | |
高电平 | -2.0 | +3.3 | +3.8 | V |
输出: | ||||
光纤及连接器 | FC/APC（SM光纤和PM光纤可选） | |||
扫面和回扫触发信号 | ||||
+1MΩ | 2.5 | V | ||
+50MΩ | 1.7 | V | ||
大小： | 23.5 x 12 x 4.5 | cm | ||
电源： | ±12V， +5V， +3.3V， +150V | V | ||
1. 由内置的、NIST可追溯的气室来保证。
2. 在波长自动校准后测量。
3. 激光器校准后的24小时，温度变化小于±5℃。
4. 以10nm/s的速率扫描整个波长范围。
5. 在输出功率为10mW时，以10nm/s的速率扫描整个波长范围。
6. 激光器输出波长设定在1540nm，输出功率设定在10mW时的测量值。
7. 相位噪声分布宽度包括从压电陶瓷的0V和镜片旋转电机的75V控制输入信号的**值的一半宽度，整合时间宽度1ms。实测结果表明：激光器的本征线宽（整合时间接近于零时）小于100kHz。
8. 采用光谱分析仪测试，分辨率为1nm。
一类激光产品
