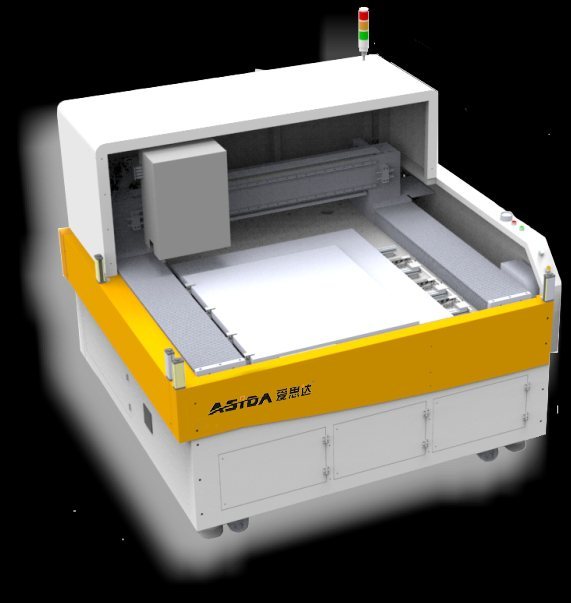

ALDI-CTS 系列
丝网激光直接制版机
应用领域：
高精度超大面积的丝网制作，高速激光直接制版，省却了
菲林的制作和曝光，提高生产精度和效率，降低制作成本
产品特点：
兼顾高产能和高精度
**产能可以达20片/小时，资料分辨率**可至25400DPI
更优秀的成像品质和不同耗材的应用性
采用高功率405nm半导体激光器，方形像素可提供更高的成像质量，高能量可支持传统的感光材料
低维护成本
当前采用连续LD照明光源具有寿命长和维护成本低的优势（相对密排每年可节约40%~60%的成本），后续升级的LED照明相对于连续LD照明光源具有更好的成本优势，设备后续的维护费用更具经济性（相对于LD每年可节约20%~40%的成本）
产品技术参数：
项目 | 技术要求 | ||
型号 | ALDI-CTS-1221 | ALDI-CTS-1211 | |
**网框规格 | 1200mmx1100mm | ||
*小网框规格 | 200x200mm | ||
*小线宽线距 | 75um | 50um | |
网框厚度 | 20~40um | ||
成像系统技术 | DMD-XGA | DMD-XGA | |
激光功率 | 15W | ||
波长 | 405nm | ||
焦距 | 自动聚焦控制系统 | ||
解析度 | 12700DPI | 25400DPI | |
感光胶厚度 | 2~10um | ||
重复精度 | ±5um | ±2um | |
扫描速度（700x700mm） | 130秒 | 220秒 | |
机台尺寸 | 长：2250mm;宽：2200mm;高：1600mm | ||
机台净重 | 3000KG | ||
上/下料方式 | 手动 | ||
工作环境 | 电压 | 380V±5%，50/60HZ，4KW | |
洁净度 | 千级 | ||
温/湿度 | 23℃±2℃/50%RH±5% | ||
地基震动等级 | VC-B | ||
备注：曝光速度依据感光胶的灵敏度及厚度而不同
