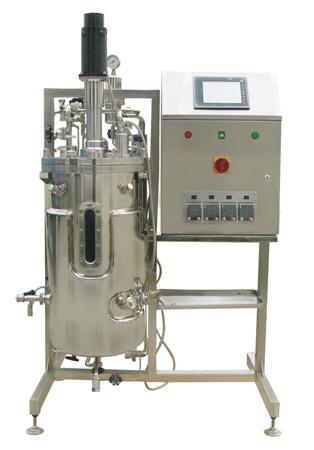

序号

名称

性能要求和技术指标

1

温度控制系统

1、测量范围：0～150℃；

2、控制范围：水箱内水温常温-＋65℃；

3、控制精度：±0.2℃；

4、分辨率：0.1℃；

4、控制内容：温度值在线检测、PID智能控制，可根

据发酵过程所需温度进行设定。

1.部件选配：日本进口铂电阻PT100温度传感器、

SUS304不锈钢电极护套、不锈钢

电加热管、SUS304不锈钢恒温水箱、

热水循环泵控制。

6、特点：

A) 配置热水箱，循环控温，节约能耗。

B）PID智能控制系统确保温控的快速及节能。

C)夹套在循环控温的时候可始终保持零压，外围无需安装安全阀，安全、可靠。

7、温度带超上下限报警功能。

8、软件功能：数据曲线图、数据报表、温度手动、自动两种控制模式。

生产型发酵罐用恒温热水箱，带独立温度控制，进水口、回水口、溢流口、排污口，材质：SUS304不锈钢，表面抛光处理。（三只罐公用一个大热水恒温水箱）

2

PH在线检测、控制系统

1、控制方式：全自动控制，PH值可设定；

2、显示范围：0～14PH；

3、控制范围：2～12PH；

4、分辨率：0.01PH；

5、控制精度：±0.03PH；

6、控制内容：pH值在线检测、PID智能控制；

7、部件选配：瑞士进口梅特勒玻璃凝胶pH电极检

测，可高温在位灭菌，121℃-30 分钟。在线可插拔电极护套、变送器，并采用梅特勒原装双屏蔽信号传输线与连接，保证pH精确控制。

8、执行机构：微机智能PID控制蠕动泵或电磁阀自动流加酸或碱，使

控制在所设定的范围内，可分手动、自动两种控制模式。

9、PH带上下限超限报警功能。

10、软件功能：数据曲线图、数据报表、PH手动、自动控制。

11、电极长度120mm，电极外径：12 mm，安装尺寸：25 mm。

3

DO检测系统

1、检测方式：自动检测；

2、显示范围：0-100%或0-150%；

3、显示精度：±0.1%；

4、控制内容：DO值在线检测；

5、部件选配：瑞士进口梅特勒极普型溶解氧电极

检测，可高温在位灭菌，121℃-30分

钟。配套不锈钢电极护套、变送器，

采用梅特勒原装双屏蔽信号传输线

与PLC连接，保证DO精确显示。

6、系统带DO异常报警功能。

7、电极长120mm，电极外径：12 mm，安装尺寸：25 mm。

4

压力、流量控制系统

1、φ60-φ100表面轴向、径向不锈钢压力表指示管路、罐内及夹套压力，手动隔膜阀控制罐压，量程：0-0.4Mpa。

2、玻璃转子流量计手动隔膜阀控制进气流量。

3、管道上增设单向止回阀，防止物料倒流污染过滤器。

5

补料系统

1、执行机构：恒流型蠕动泵或电磁阀流加。

2、控制方式：自动流加物料，可分手动或自动二种控制模式。

6

消泡系统

1、控制方式：全自动控制；

2、控制精度：10-100000Ω；

3、控制内容：泡沫异常状况报警，自动断续处理；

4、执行机构：泡沫传感器检测，微机自动控制蠕动泵或电磁阀流加消泡剂。

5、控制方式：手动、自动二种控制模式。

7

转速控制系统

西门子品牌变频调速器，转速50-400rpm±1%，变频调速。

发酵罐西门子品牌变频调速器，转速50-350rpm±1%，无级变频调速。

8

下位机发酵过程控制系统

1、10.4″宽屏彩色液晶触摸屏， PLC可编程控制。人机界面友好，一

台控制器可同时检测并控制多台种子罐及发酵罐的相应参数；

1.生物发酵过程控制系统由现场控制 器、发酵过程控制软件、传感器和各执行元件组成。 现场控是以可编程序控制器为核心，它采用多级扩展，具有系统足够的A/D转换通道、D/A转换通道、开关量输入输出。现场控制器采用工业级的人机界面，在没有上位机的情况下，发酵系统照常运行。

这样的设计结构和选件，更好地提高了系统的可靠性能。

1.软件控制系统采用了先进的模糊控制结构，它包

括现场信号的采集与变换的下位机控制器和软件

等组成，控制方面全部采用智能PID控制，控制精

度高，具有参数自整定控制算法。

1.现场人机操作界面采用液晶触摸屏，高级触摸手

感，全中文操作界面，具有数字化设定、快速调

校、数据存储、超限报警和密码设置等功能。下

位机的监控软件采用国内**的组态软件进行二

次开发而成。该软件界面美观，功能齐全，操作

灵活简便，性能稳定可靠。

控制器带USB串口，用户可将发酵过程参数数值

拷贝后在其他电脑上连接打印机打印。

控制系统功能描述：

1、可对发酵罐的搅拌转速、温度、pH值、进行检测和控制；

2、各检测和控制回路的参数可以在画面上在线手动设定和修正，操作有密码保护功能。

3、调节方式为PID方式，可满足不同的控制元件和控制性能，可实现手动/自动无扰动切换。

4、各种监控数据都可以进行实时显示和记录，显示方式有趋势线和图，

5、各回路有上下限位和报警功能。

6、系统有断电保护功能，断电时数据进行保护。

7、全部操作都在人机界面上进行，实行可视化操作。

8、系统有时钟功能：发酵批次日期、运行时间等。

9、报警可以被切除，可短时切除、长时切除。

10、具有加酸加碱过程显示；可实现曲线设定，对pH值进行分时分段控制。

11、温度控制：可实现曲线设定，对温度值进行分时分段控制。

12、具有补料过程显示，补料总量显示。

13、具有消泡功能，高泡状况记录，消泡过程显示。
