用途：

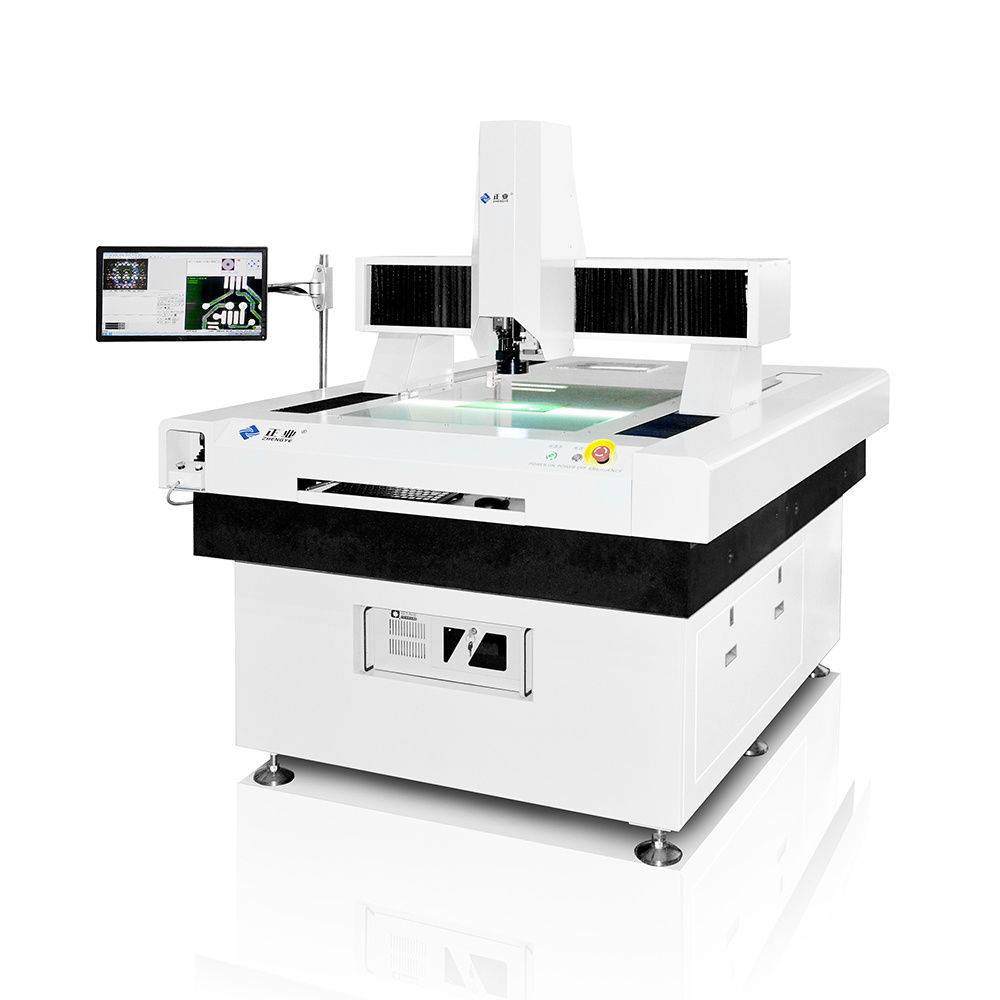

该仪器以二维测量为主，包括点、线、圆、矩形等几何元素和零件的长度、角度、轮廓、外形及表面形状的测量，增加探针可实现三维测量。同时，全自动影像测量仪还具备3D影像测高功能。
特点：
1、光学系统品质优良，影像明亮清晰，图像还原性好;
2、X、Y向采用空气轴承，花岗石导向，可长时间工作，并保证了机械系统的精确稳定；
3、工作台使用德国无牙螺杆和滚珠，丝杆传动；
4、环形LED冷光源，使用寿命长，测量时不会产生热变形；
5、三轴采用日本松下伺服电机传动；
技术参数：
型号 | 6050A | 8060A | 120100A | 220180A | |||
测量行程(X.Y.Z) | 600x500x200mm | 800x600x200mm | 1200x1000x200mm | 2200x1800x200mm | |||
玻璃载物台尺寸 | 698x665mm | 896x788 mm | 1400x1100mm | 2300x1900mm | |||
玻璃载物台 | 30Kg | ||||||
机台底座立柱材料 | 济南青00级花岗石 | ||||||
物镜工作距离 | 90mm | ||||||
物镜放大倍率 | 0.7X~5X | ||||||
视频放大倍率 | 25~180 | ||||||
光栅尺分辨率 | ≤0.001mm | ||||||
X/Y线性精度 | E2≤±（2.5+L/200）um | ≤±（3+L/150）um | |||||
重复测量精度 | ≤±3um | ||||||
整机尺寸（mm） | 1850*1960*1800 | 1950*2060*1800 | 2500*1800*1800 | 3500*3000*1900 | |||
整机重量 | 1800kg | 2000kg | 3800kg | 7500kg | |||
应用软件 | AISDA MEASURE VMA 3.00.01 | ||||||
数据输出格式 | DXF、EXCEL、WORD等，具有自定义输出格式 | ||||||
系统平台OS | WIN7 | ||||||
PC要求 | 工业计算机IPC-610H | ||||||
电源要求 | 220V/50HZ/10A | ||||||
工作环境 | 温度20℃±3℃；温度变化＜2℃/hr，湿度30%-80%振动<0.002g，低于<15Hz | ||||||
备注 | 1. 龙门自动影像测量仪专为大尺寸测量而设计，其max测量行程达到2500×2000mm，根据客户实际测量需求可定制 各种行程机型 2. 可定制大平台工具显微镜，配NIKON ，OLYMPUS金相头 | ||||||
