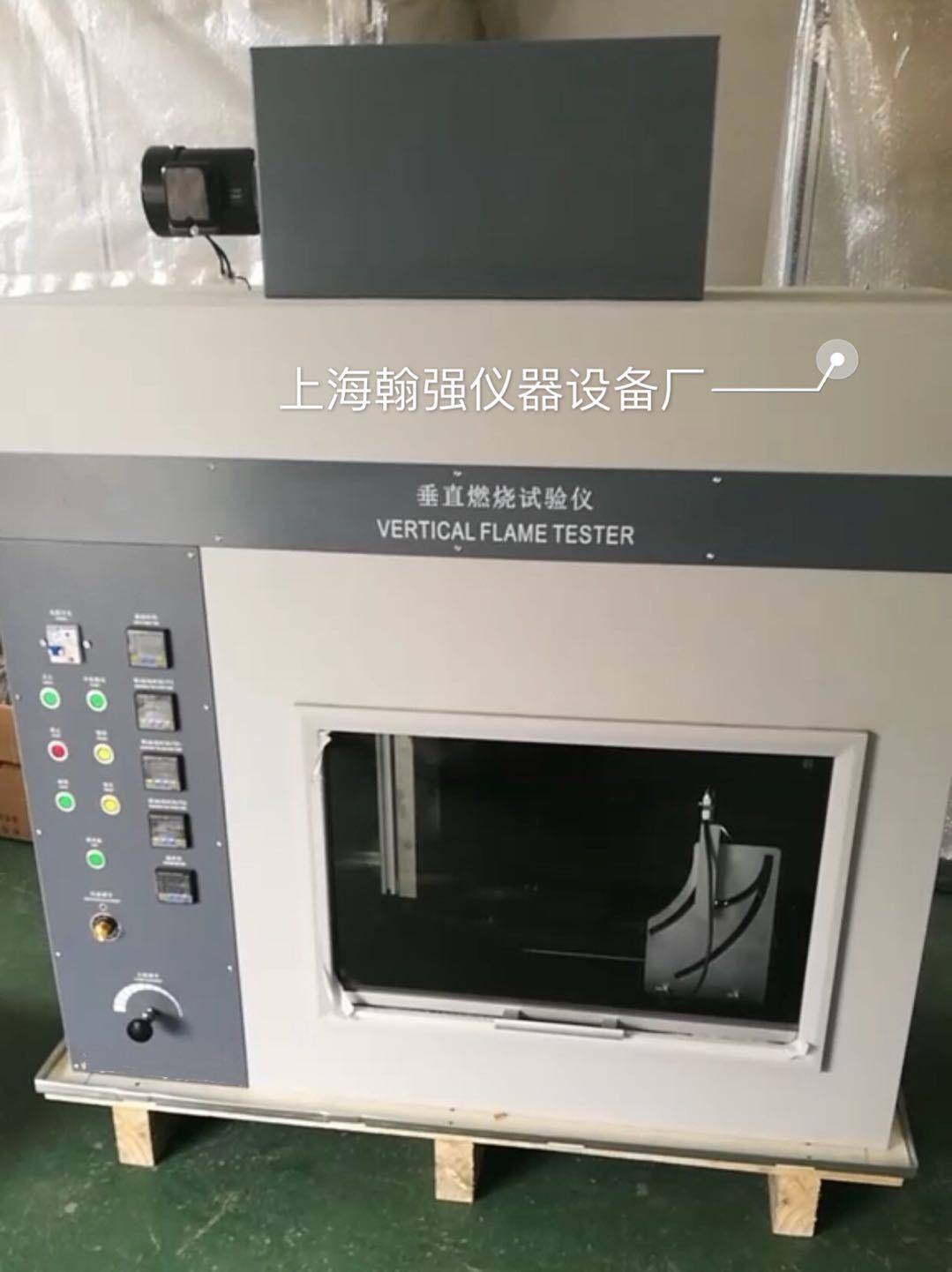

汽车内饰材料垂直燃烧特性测试系统设备的功能实现:
本设备依据国家标准GB 32086-2015《特定种类汽车内饰材料垂直燃烧特性技术要求和试验方法》、欧洲联盟汽车技术指令95/28//EC《特定种类汽车内饰材料的燃烧特性》和ECE-R118 ANNEX 8 中要求的汽车内饰材料燃烧试验,将试样垂直固定到矩形框架上,在燃烧箱中用规定火焰引燃试样,测定试样燃烧距离和所用时间。
汽车内饰材料垂直燃烧特性测试系统设备的参数要求:
1) 试验环境风速:控制方式(可调);需满足,在燃烧箱确定位置后,前后100 mm处垂直测量风速控制:0.1m/s-0.3m/s。
2) 燃烧箱内温度测量:温度测量范围0℃~90℃;精度0.1℃(面板仪表显示+箱内安装凯装热电偶);
3) 火焰施加时间计时:手动按钮控制计时;控制范围:0.1s-99min99s;计时精度0.1s,到达设定燃烧时间后自动熄灭;
4) 火焰高度:10-100mm连续可调;
5) 试样燃烧时间计时:手动按钮和到位自动控制计时;测量范围:0.1s-99min99s;计时精度0.1s(燃烧器到位后会自动和手动按钮开始计时,当火焰烧断某个标线时系统会自动暂停计时);
6) 通风橱: 外形尺寸:宽 1120mm × 深 520mm × 高1250mm
7) 交流/单相 220(1±10%)V/50Hz
8) 试样夹具尺寸:框架高560 mm,由两根间距为150 mm的平行杆连接组成,杆上有固定试样的固定针。固定针直径不大于2 mm,长度至少27 mm。为将试样固定在固定针上,并离框架有一段距离,需在固定针附近安装直径为2 mm,高度至少为20 mm的定位柱。(见附图1)
附图1 实际方案图
图1 试样夹具尺寸
9) 压板: U形压板保证试样在试样固定架上的垂直平整性。U形压板应平整且具有刚性,用适当材料制成、尺寸相当于试样固定架尺寸,厚度为1.0 mm±0.1 mm。在压板的左右两侧钻出直径大约为4 mm的12个圆孔,圆孔位置应保证其圆心间距等于试样固定架上固定针之间的距离(见附图1)
10) 燃气灯:燃气灯在试样前下方,位于通过试样的垂直中心线与试样表面呈垂直状态的平面内,燃气灯中心轴向上倾斜,与试样所在平面成30°角,燃气灯顶部和试样下边缘的距离为20 mm,示意图如图2所示。燃气灯垂直放置时点燃燃气灯,调节火焰高度至40 mm±2 mm,该距离是燃气灯喷嘴口与火焰顶端距离。气体喷嘴内径为0.18+0.03 0 mm。(见附图2)
附图2 实际方案
图2 燃气灯与试样关系示意图
11) 燃气灯使用的燃气:工业用丙烷气体、丁烷气体或液化石油气(客户自配)
12) 具有燃气泄漏报警功能,燃气泄漏后报警并自动切断供气系统;
13) 照明:LED射灯20W×2
