美国3M 2273E地下电缆探测仪

* 确定电缆（光缆）的走向

* 探测电缆（光缆）的深度

* 探测电缆的信号电流

* 探测外皮故障及电缆的破坏处

* 识别电缆外皮故障的轻重程度

* 探测架空电缆的短路或碰地故障

* 确定受潮部分的电缆线对

* 探测电力电缆

　2273E能准确确定电缆深度，用厘米、英尺、英寸来显示。

另外，当与3M EMS2205及2206电子标志器定位仪相配使用时，其系统具有：

* 能准确探测出所埋的电子标志器的位置

* 同步进行寻找电子标志器及跟踪电缆走向

四种工作方式即使在复杂的地段也能精确定位

确定电缆或光缆的走向，接收器有四种工作方式：峰值，反峰值，差分值或特殊峰值（用来加强追踪长距离的灵敏度），用户可以根据实际情况选择有效的工作方式。

接收器有四种容量，此外还有一个“扩展器”功能，使得峰值与反峰值测量更为明确。如果两导体带相同频率的信号，该扩展器依据不同的振幅将它们区分开来，从而使结果更为准确，该信号含有耳机插座。

准确确定故障

2273E能确定各种长度的电缆故障，2273E可同时发出一个路由跟踪音信号和一个故障定位音信号。操作者可在探测路由的同时使用外皮故障定位功能，并由2273E区别故障程度。

美国3M 2273E地下电缆探测仪

简易操作系统

使用2273E探测仪，不需要特别培训，液晶显示屏幕及触摸式的按钮使使用更为简便。 “记忆储存功能” 能记录有关探测情况。

此系统有三部分组成：

* 具有欧姆表的发射器，能探测外部电压及测试持续的环路电阻

* 带有图形的接收器用于指示信号的强弱以及电缆定位

* 触地支架…… 配有色标，用于确定故障方位

2273E 探测仪具有四种有源跟踪频率：577Hz，8KHz ，33KHz和133KHz，依据具体实际情况，可以单独或同时使用来补偿现场条件的变化，同时有两种无源跟踪频率50、60Hz和低频信号（LF）（无需使用发射器）。发射器与接收器在每次开启时自动自检，显示电源能量。

这两部分都由高强度材料给予外在保护，能适应各种场合。

标准附件

* 9012发射器直连电缆；直接连接外电缆与接地点，1.5米长

* 8006不锈钢接地棒

* 3014触地支架

技术参数：

美国3M 2273E地下电缆探测仪

美国3M 2273E地下电缆探测仪

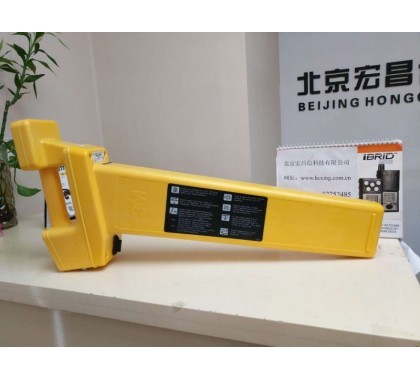

2273E 地下电缆探测仪：

2273E 地下电缆探测仪发射器：

2273E 地下电缆探测仪配件及说明书：
