应用介绍

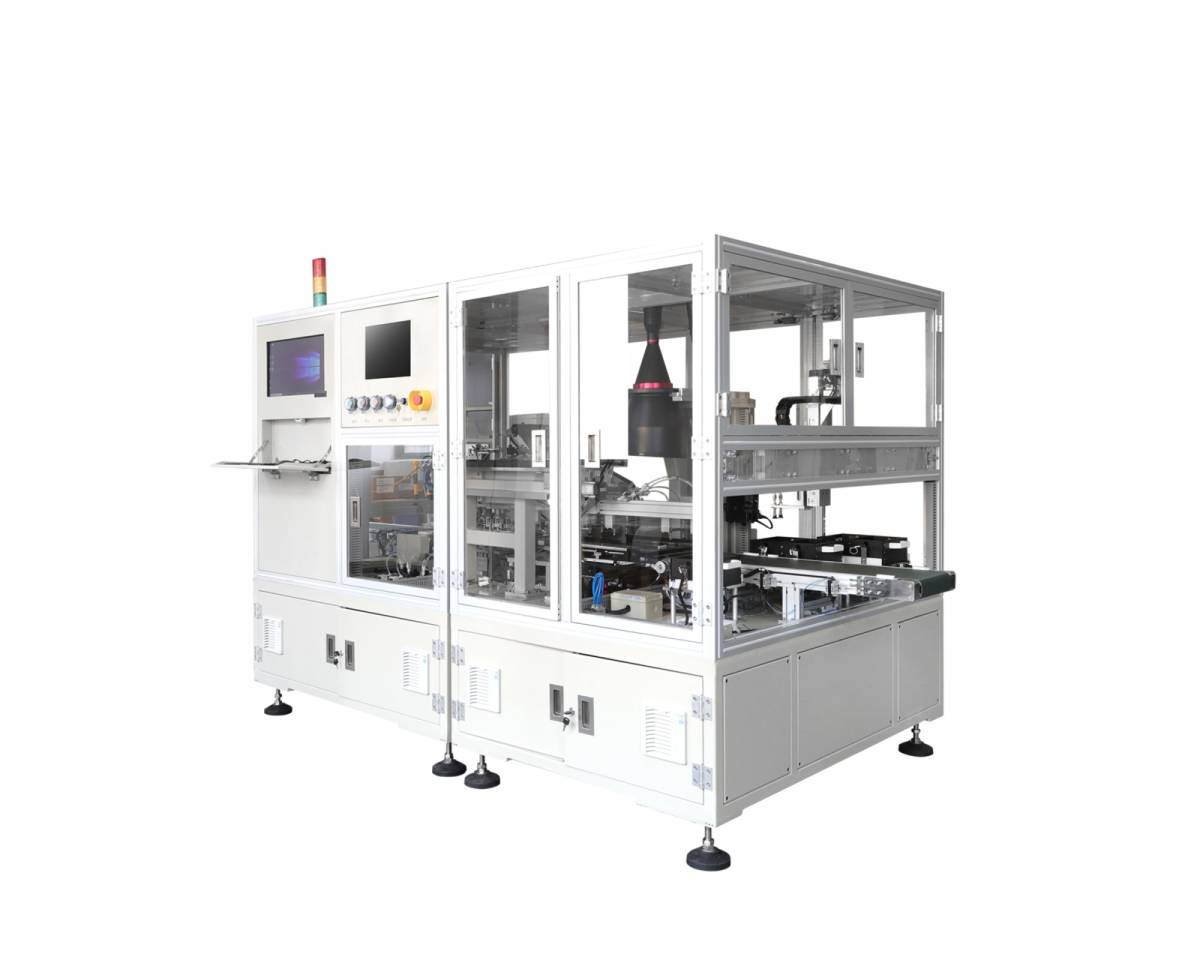

本设备能够实现3C类电池的全自动尺寸测量,包括电池厚、宽、长、极耳间距、极耳边距、极耳胶外露等尺寸。主要由几大功能模块组成:上料模块、极耳整形模块、厚度测量模块、CCD视觉检测模块、下料模块、NG挑选模块等组成。采用高精度工业CCD相机和双远心镜头来实现电池尺寸检测;极耳整形模块采用陶瓷滚压极耳,保证极耳不被刮伤而实现极耳平整目的;厚度测量模块,采用高精度千分表,保证不同厚度的电池在规定的压力下自动完成电芯厚度检测;NG自动分选模块,能够准确实现良品和不良品的自动分选。
产品特色:
自动检测:自动检测电池外形及极耳尺寸,自动电池厚度,自动分拣良品和不良品,能适应在线和离线两种检测需求。
检测精度高:尺寸检测重复精度±0.01mm。
检测效率快:整机检测效率≥25PPM。
换型快:不同型号电芯换型调试快、更换时间在10-30min内。
操作界面:操作界面简洁、美观、人性化、方便易用。
技术参数
自动尺寸测量机CC5120 | |
整机尺寸(长x宽x高) | 2100*1500*1900mm |
电源(电压/频率/功率) | AC220V/50HZ/2KW |
检测效率 | ≥25PPM |
重复性和复现性 | GRR≤10% |
适用电池尺寸范围(长*宽*厚) | 40-160mm 30-110mm 2-12mm |
重复检测精度 | ±0.01mm |
PPG平面度 | ≤10um |
PPG平行度 | ≤20um |
条码类型 | 一维码、二维码 |
条码识别率 | ≥99.8% |
