设备概要

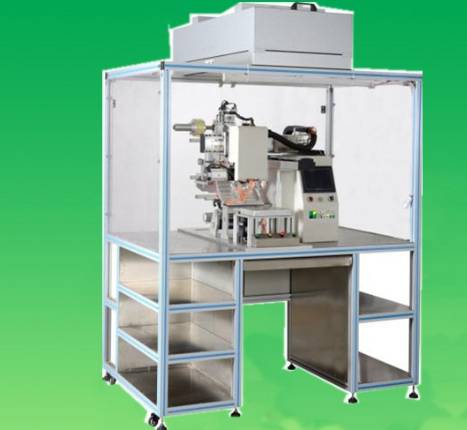

本机器是专为适应触摸屏OCA/ITO光学胶等高精度和无气泡要求贴合而开发的精密贴合机。设备采用高灵敏光纤配合伺服和XY  KK模组运动机构进行XY方向的膜片和玻璃边缘的寻边校位，确保在贴合过程中的位置准确。利用圆弧式贴合**机构，使得在贴合过程中不产生气泡和划痕，保证贴合品质。已在三星、富士、酷派、夏普等高精度要求的产品上成功应用。

设备广泛采用机械传动和运动控制技术等领域，集光、机、电于一身。主要由伺服马达、PLC、多轴精密机械臂、贴合机构、送料机构，离子除尘装置、FFU隔离过滤装置、人机界面等多部件组成。机台设计新颖、外型美观、结构合理、操控方便、效率高、品质可靠、性能稳定。选用器材先进。

使用环境及技术参数：
贴合效率：4S~8S/PCS左右
贴合精度：±0.10 mm
校正方式：X Y和XYZ两种自动寻边对位方式
贴合效果：外观平整无褶、无气泡。
贴合尺寸：2~12英寸
玻璃上料方式：人工上料
膜片上料方式：卷料自动上料

使用环境

电源：AC 220V±10﹪， 50HZ
气源压力：≥0.5  Mpa
温度：0℃-40℃
湿度：35%~85%R
机器尺寸：1000*800*700mm
