用途
测试电池隔膜的透气性
工作原理
葛尔莱法：恒定压差1.23kpa下，测定通过100ml气体所用的时间。
肖伯尔法： 恒定压差1.00 kPa±0.01kPa或2.50±0.01kPa，选择合适的测试持续时间，通过测试容积来测定透过试样的气流量。
本特生法：恒定压差1.47kPa下，夹紧5s后记录通过测试面的气流量。
符合标准
SJ_T 10171-2016碱性电池隔膜基本性能的通用测试方法（透气性部分）
GB/T 458-2008 纸和纸板透气度的测定
GB/T 36363-2018 锂离子电池用聚烯烃隔膜
技术参数
技术参数 | 葛尔莱法 | 肖伯尔法 | 本特生法 |
测试范围 | 0.01-2.5um/(Pa.s) | ||
透过速率 | 0.01-120ml/min（其他范围可选） | ||
分辨率 | 0.001um/(Pa.s) | ||
压差 | 范围：0-3KPa，精度：±0.01kPa（其他范围可选） | ||
有效压差 | 1.23kpa±0.01kPa | 1.00 kPa±0.01kPa或 2.50±0.01kPa（气流量小于0.13ml/L） | 1.47kPa±0.02kPa |
测试时间 | 10-6000.0s | ||
样品尺寸 | 50mm×50mm 有效面积:6.42cm2 | 60mm×100mm 有效面积:10.0±0.2cm2 | 50mm×50mm 有效面积:10.0±0.2cm2 |
样品温湿处理 | A.预处理：<40℃，10-35%RH的大气条件，静置24h B.前后间隔1h称重之差不大于总质量的0.25%，试样平衡 | ||
仪器尺寸 | L×W×H: 500mm×400mm×300mm | ||
功率 | 100w | ||
电源 | 220V，50Hz | ||
产品特点
u将葛尔莱法、肖伯尔法、本特生法三种测试方法集于一机，供用户自由选择，满足不同用户的测试需求。
u仪器压差在0-3KPa范围可调，精度达0.01kPa，完全满足三种方法的测试压差要求
u仪器超大测试容积1L，完全满足三种方法体积要求
u通过加面罩方式实现测试面积10.0cm2与6.42cm2的自由转换
u仪器自带温湿度传感器实时监控测试腔的温湿度。
u仪器密封性良好，漏气量不超过1.0ml/h
u仪器自带显示屏和上位机软件，既可脱机操作又可连电脑同步测试
配置清单
编号 | 名称 | 规格 | 数量 | 单位 | 备注 |

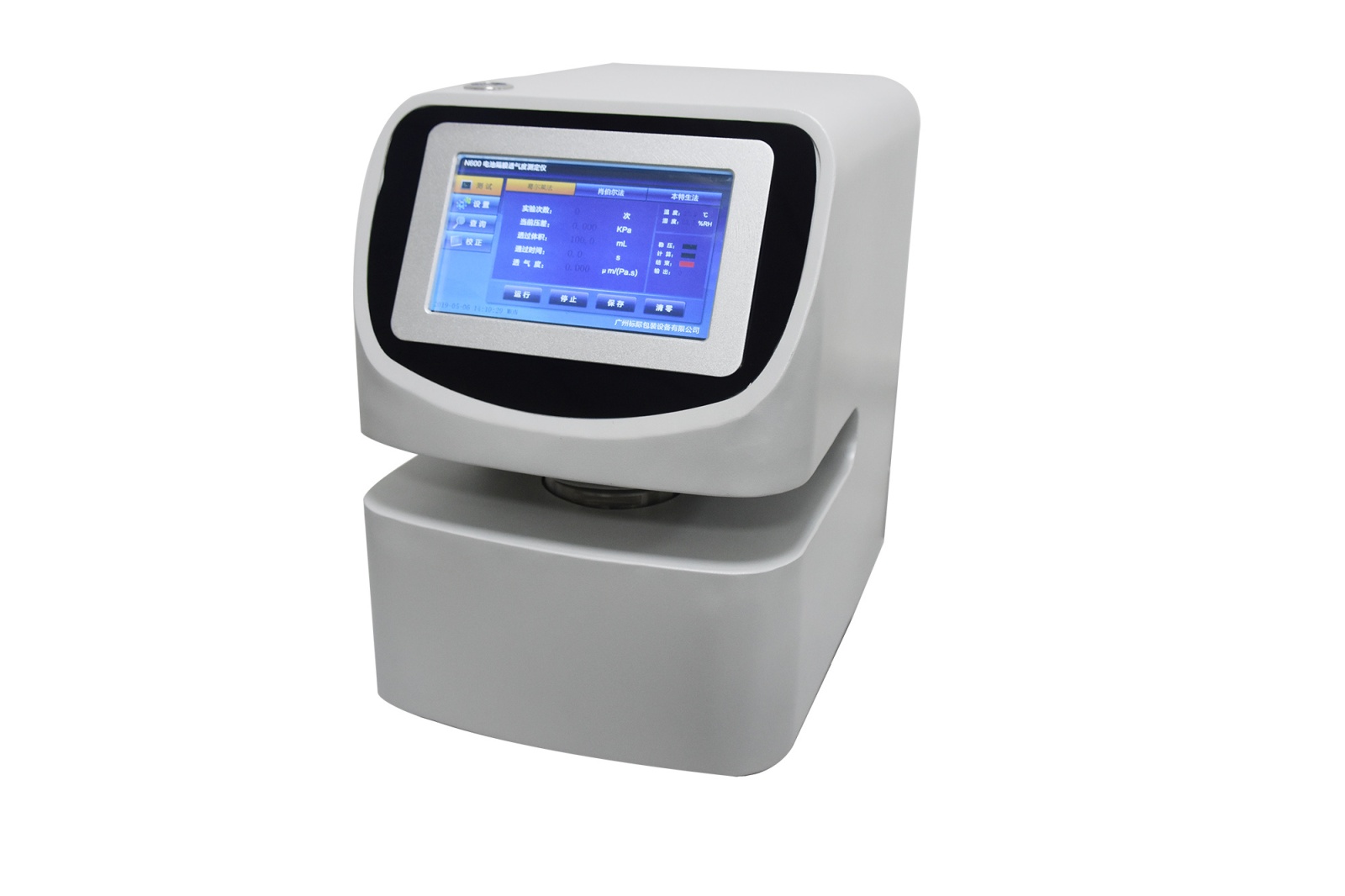

1 | 电池隔膜透气度测定仪 | N600 | 1 | 台 | |
2 | 电脑 | 30ml/l | 1 | 台 | 选配 |
3 | 无油空压机 | 1 | 台 | 选配 | |
4 | 稳压阀 | / | 1 | 个 | |
5 | 面罩 | 6.42cm2 | 1 | 块 | |
6 | 气管 | Φ6 | 1 | 根 | |
7 | 电源线 | / | 1 | 个 | |
8 | 通讯线 | / | 1 | 个 | |
9 | 鼠标 | / | 1 | 个 | |
10 | 采样板 | / | 1 | 个 |
