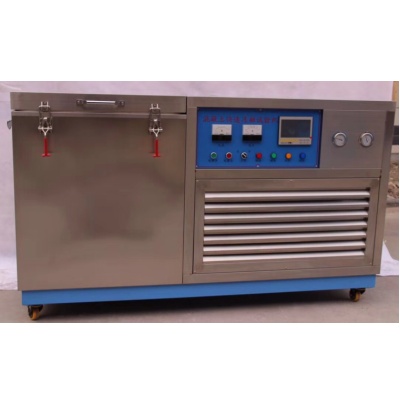

TDR-16/28一体式混凝土快速冻融试验机
一、TDR-16/28一体式混凝土快速冻融试验机产品概述:
本产品适用于测定混凝土试件在水冻水融的条件下,经受的快速冻融循环次数或抗冻耐久性系数来表示的混凝土抗冻性能。产品满足国标《普通混凝土长期性能和耐久性能试验方法》(GB/T 50082-2009)、《混凝土抗冻试验设备》(JG/T 243-2009)、ASTM C666《混凝土快速冻融能力的标准试验方法》、D L T5150-2001《水工混凝土试验规程》等标准。
二、TDR-16/28一体式混凝土快速冻融试验机产品特点:
1、压缩机、加热部分、电源控制部分均采用进口件,高质量、高性能
2、满载运转时冻融箱内各点温度极差不超过2℃
3、仪表自动控制,数据曲线实时动态显示、试验数据自动存储,具有试验意外终断自动恢复功能
4、安装方便,占地小,低噪音
试验采用水冻水融法,把符合外观要求的100×100×400的混凝土试件和测温试件放进试件桶中,用17~23℃的水浸泡4天,然后把试件桶放入冻融试验槽中,用循环的冷冻液对试件反复进行降温和升温,周期性地把试件内放的水进行冻结和融化。混凝土试件每做25次冻融循环试验,都要测量1次重量和相对动弹性模量。当相对动弹性模量下降至初始值的60%或质量损失率达5%时,即认为试件已达破坏,并以相应的冻融循环次数作为该混凝土的抗冻等级。如果试件冻融至预定的循环次数,而相对动弹性模量或质量损失率均未达到上述指标,可认为试验的混凝土抗冻性已满足设计要求。根据冻融循环次数及相应的相对动弹性模量可计算出混凝土耐久性系数,供设计选材时参考。因此,在动弹性模量,质量损失率和耐久性系数为评定指标的混凝土抗冻试验中,本装置是必备的试验设备。可满足国内外各相关行业设计、研究、施工的需要。
三、TDR-16/28一体式混凝土快速冻融试验机主要技术参数:
型号:TDR-16/TDR-28;
冷凝器冷却方式:风冷;
试件数量:16件/28件;
试件尺寸:100×100×400,测温件尺寸相同,中间留有测温孔;
冻融循环周期:2.5~4小时,融化时间不小于1∕4冻融周期;
传感器1:中心温度控制5~-18±2℃;
传感器2:液体温度控制 液体温度控制高温控制:18~23℃ 低温控制:-23~-18℃;
传感器3:对角线温度控制 对角线温度监测箱体内温度极差不超过2℃;
传感器4:二次保护温度控制50℃~-30℃;
温度记录仪:数字显示无纸记录仪;
试件桶尺寸:120×120×500;
冻融循环介质:-45℃防冻液;
冻融循环介质充注量:液面高于试块10-15毫米;
制冷机压缩机:全封闭4HP/全封闭5HP;
加热功率:5kW/6kW;
**运行功率:6kW/7kW;
供电:3N380V 50Hz/3N380V 50Hz;
外形尺寸:1900×800×1100/1900×1300×1100;
重量:约400kg/约500kg。
