坍落度筒

一、坍落度筒概述：

坍落度是混凝土和易性的测定方法与指标，工地与实验室中，通常是做坍落度试验测定拌合物的流动性，并辅以直观经验评定粘聚性和保水性。坍落度是用一个量化指标来衡量其程度的高低，用于判断施工能否正常进行。

坍落度的测试方法：用一个上口100mm、下口200mm、高300mm喇叭状的坍落度桶，灌入混凝土分三次填装，每次填装后用捣锤沿桶壁均匀由外向内击25下，捣实后，抹平。然后拔起桶，混凝土因自重产生坍落现象，用桶高(300mm)减去坍落后混凝土**点的高度，称为坍落度.如果差值为10mm，则坍落度为10。

坍落度适用于流动性较大的混凝土拌和物（坍落度值不小于10mm，骨料粒径不大于40mm）。坍落度不大于50mm或干硬性混凝土和维勃稠度大于30s的特干硬性混凝土拌合物的稠度可采用增实因素法来测定。

低塑性混凝土：10~40；

塑性混凝土：50~90；

流动性混凝土：100~150；

大流动性混凝土：≥160。

混凝土拌合物塌落度试验仪适用于塌落度在1cm-15cm，**集料粒径不大于40cm的塑性混凝土做塌落试验。该塌落度试验仪是理想的教学培训和实验室用设备，仪器使用方便，维护简单。

二、坍落度筒主要技术参数：

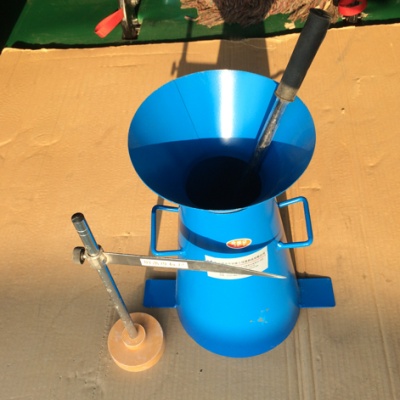

1，坍落筒：上口直径：Φ100mm下口直径：Φ200mm筒高：300mm

2，捣棒：Φ16mm

3，其它工具：木尺小钢尺钢平板包括：塌落度筒，漏斗，标尺，捣棒。

三、坍落度筒试验方法：

（1）润湿坍落度筒和底板，在坍落度筒内壁和底板上应无明水。底板应放置在坚实的水平面上，并把筒放在底板中心，然后用脚踩住两边的踏脚板，坍落度筒在装料时应保持固定的位置。

（2）将拌制的混凝土试样分三层均匀地装入筒内，使捣实后每层高度为筒高的1／3左右。每层用捣棒插捣25次，插捣应沿螺旋方向由外向中心进行，每次插捣应在截面上均匀分布。插捣筒边混凝土时，捣棒可以稍稍倾斜。插捣底层时，捣棒应贯穿整个深度，插捣第二层和顶层时，捣棒应插透本层至下一层的表面；浇灌顶层时，混凝土应灌到高出筒口。插捣过程中，如混凝土沉落到低于筒口，则应随时添加。顶层插捣完后，刮去多余的混凝土，并用抹刀抹平。

（3）清除筒边底板上的混凝土后，垂直平稳地提起坍落度筒。坍落度筒的提离过程应在5～10s内完成；从开始装料到提坍落度筒的整个过程应不间断地进行，并应在150s内完成。

（4）提起坍落度筒后，测量筒高与坍落后混凝土试体**点之间的高度差，即为该混凝土拌和物的坍落度值；坍落度筒提离后，如混凝土发生崩坍或一边剪坏现象，则应重新取样另行测定；如第二次试验仍出现上述现象，则表示该混凝土和易性不好，应予记录备查。

（5）测定坍落度的同时，可用目测方法评定混凝土拌和物的下列性质，见表5-2，并记录备查。

四、坍落度筒试验步骤：

一、湿润坍落度筒及其它用具，并把筒放在不吸水的刚性水平底板上，然后用脚踩住二边的脚踏板，使坍落度筒在装料时保持位置固定。

二、把按要求取得的混凝土试样用小铲分三层均匀地装入筒内，使捣实后每层高度为筒高的三分之一左右。每层用捣棒插捣25次。插捣应沿螺旋方向由外向中心进行，各次插捣应在截面上均匀分布。插捣筒边混凝土时，捣棒可以稍稍倾斜。插捣底层时，捣棒应贯穿整个深度，插捣第二层和顶层时，捣棒应插透本层至下一层的表面。浇灌顶层时，混凝土应灌到高出筒口。插捣过程中，如混凝土沉落到低于筒口，则应随时添加。顶层插捣完后，刮去多余的混凝土，并用抹刀抹平。

三、清除筒边底板上的混凝土后，垂直平稳地提起坍落度筒。坍落度筒的提离过程应在5～10秒内完成。从开始装料到提坍落度筒的整个过程应不间断地进行，并应在150秒内完成。

四、提起坍落度筒后，量测筒高与坍落后混凝土试体**点之间的高度差，即为该混凝土拌合物的坍落度值。坍落度筒提离后，如混凝土发生崩坍或一边剪坏现象，则应重新取样另行测定。如第二次试验仍出现上述现象，则表示该混凝土和易性不好，应予记录备查。

五、坍落度筒试验注意事项：

该方法适用于骨料**粒径不大于40 mm、坍落度不小于10 mm的混凝土拌合物稠度测定。

尚没有能够全面反映混凝土拌合物和易性的测定方法。在工地和试验室，通常是做坍落度试验测定拌合物的流动性，并辅以直观经验评定粘聚性和保水性。

坍落度试验的方法是：将混凝土拌合物按规定方法装入标准圆锥坍落度筒内，装满刮平后，垂直向上将筒提起，移到一旁。混凝土拌合物由于自重将会产生坍落现象。然后量出向下坍落的尺寸，该尺寸（mm）就是坍落度，作为流动性指标，坍落度越大表示流动性越好。

当坍落度大于220 mm时，坍落度不能准确反映混凝土的流动性，用混凝土扩展后的平均直径即坍落扩展度，作为流动性指标。

在进行坍落度试验的同时，应观察混凝土拌合物的粘聚性、保水性，以便全面地评定混凝土拌合物的和易性。

粘聚性的评定方法是：用捣棒在已坍落的混凝土锥体侧面轻轻敲打，若锥体逐渐下沉，则表示粘聚性良好；如果锥体倒塌，部分崩裂或出现离析现象，则表示粘聚性不好。

保水性是以混凝土拌合物中的稀水泥浆析出的程度来评定。坍落度筒提起后，如有较多稀水泥浆从底部析出，锥体部分混凝土拌合物也因失浆而骨料外露，则表明混凝土拌合物的保水性能不好。如坍落度筒提起后无稀水泥浆或仅有少量稀水泥浆自底部析出，则表示此混凝土拌合物保水性良好。
