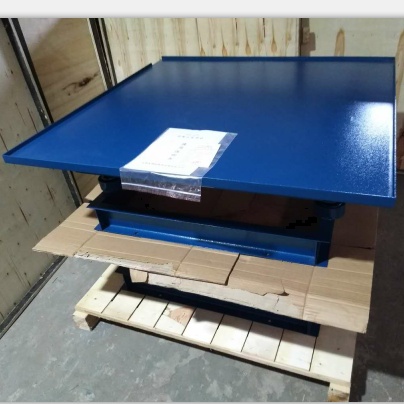

HZJ混凝土振动台

HZJ混凝土振动台概述：

本振动台是在实验室范围内生产混凝土制品的一种主要设备，适用于制作混凝土骨料颗粒不大于40mm，制品高度不超过200mm的干硬性混凝土制品，只要其重量和平面尺寸在振动台所允许范围内，均可采用本振动台进行振实成型。

混凝土振动台主要由台底架、振动器弹簧等部件组成，台面与底架均用钢板和型钢焊接而成，振动台是用电动机加一对相同的偏心轮组成。并通过一对吊架联轴器安装在台面(反面)中心位置，起着振实过程中平稳、垂直方向的作用。

HZJ混凝土振动台主要规格及技术参数：

台面尺寸 （1000×1000）mm

**载重 250kg

振动频率 （50±3）Hz

振幅（空载） （0.5±0.02）mm

振动力 （5000~9000）N

电源电压 380V

振动部分重量（不包括制品） 212kg

振动电机 1.1kW

总重量 285kg

外形尺寸 （1000×1000×420）mm

另有其他尺寸可选用：800mm×800mm、500mm×500mm。

HZJ混凝土振动台安装：

台面与底架两侧面有四只Φ40孔，为起吊孔，整机运输时，采用底架两侧面四只起吊孔，作为整机运输用。在拆卸台面时，采用台面两侧面四只起吊孔，应先将起重设备装置钩套入孔内，将台面提高约5cm，使活动台面与底架下的定位销脱离后，方可吊运台面。

　　振动台在安装前应先将安装水泥基础上按“地脚螺栓位置尺寸图”位置浇埋妥四只M16地脚螺栓。水泥基础上平面必须校水平。然后填入消振橡胶垫层，在安装底架拧紧固定螺栓时要找正底架水平。在安装活动台面前，将硬性橡胶填入底架上部，台面与底架安装入座后，发现台面四角不平，可在未压紧的橡胶垫层处再垫入薄橡皮至台面四周均匀压紧为止

HZJ混凝土振动台使用说明：

1、 振动台安装前，应先打好基础，打基础时上平面要按水平找并按底梁螺栓孔埋好固定螺栓，然后安装， 安装时固定螺栓必须拧紧。

2、 振动台安装完毕试车前，先开车3—5分钟后停车，对所有紧固螺栓进行检查，若松动须拧紧后方可使用。

3、 振动台布振实过程中，混凝土制品应牢固的紧固在振动台面上，所需振实的制品放置要与台面对称，使负荷平衡，振实制品的紧固装置用户可根据自己的需求自行设计配制。

4、 振动器轴承应经常检查，并定期拆洗，更换润滑油，使轴承保持良好的润滑，延长振动器的使用寿命。

5、振动台应有可靠的接地线，确保安全。

HZJ混凝土振动台操作规程：

1、振动台使用前需试车，先开车空载3～5min，停车拧紧全部紧固零件，反复2～3次，才能正式投入运转使用。

2、 振动台在生产使用中，混凝土试件的试模必须牢固地紧固在工作台上，试模的放置必须与台面的中心线相对称，使负载平衡。

3、振动电机应有良好的可靠的地线。

4、振动台在生产过程中如发现噪音不正常，应立即停止使用，拔去电源全面检查紧固零件是否松动，必要时要检查振动电机内偏心块是否松动或零件损坏，拧紧松动零件，调换损坏零件。

5、使用完毕后，关掉电源，将振动台面清洗干净。
