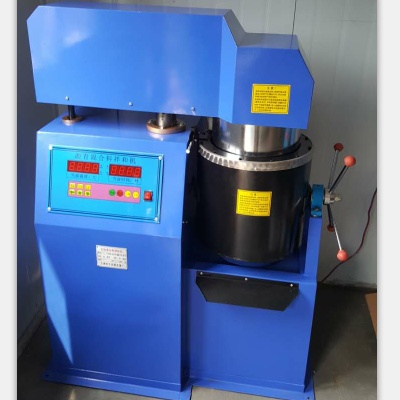

BH-20型沥青混合料自动拌和机

一、BH-20型沥青混合料自动拌和机概述：

满足交通部JTJ052—2000公路工程沥青及沥青混合料试验规程中的各项规定。

自动控温，控温精度高，自动控制拌和机头上升下降，整机静电喷涂，外观新颖漂亮。

一键式控制，放料以后，按下启动，自动下降，并延时启动搅拌，搅拌完成，搅拌头自动上升。油浴恒温，内置了专家型PID算法，温度滞后小，温度均匀，稳定性好。

二、BH-20型沥青混合料自动拌和机主要技术参数：

1、拌和容量：10升（20升）两种

2、加热锅温度范围（任意设定）：室温～250℃

3、控温精度：±3℃

4、拌和时间（任意设定）：1～999秒

5、搅拌浆转速：公转48r/min自转76r/min

6、外形尺寸： 1220X620X1320mm

7、重量：190Kg(10L) 236Kg(20L)

8、电源电压：AC220V/50HZV

9、功率：3KW

10、环境温度：5～40℃

11、环境湿度：≦85﹪

三、BH-20型沥青混合料自动拌和机安装说明：

1、沥青混合料拌和机应安装在平整、坚固的水泥混凝土基础上，基础厚度应不小于20公分，用膨胀螺丝紧固，并加以校平。

2、使用前应先通电、检查控制面板上各控制按钮；上升、下降、停止；时间控制，温度控制是否正常。

3、电源设置有总开关，以便工作完毕或检修调试时关闭电源。并且机器应有良好的接地，防止有漏电现象。

四、BH-20型沥青混合料自动拌和机操作步骤：

1、首先根据规范规定标准要求将拌和机和混合料分别预热好，再按规范规定标准程序进行工作。

2、接通220V电源，旋转电源开关；恒温设定：控温仪的温度设定在出厂时已设定好，用户一般情况无须调整，防止改变状态，影响使用；搅拌时间设定：时间控制器开关设小时、分钟、秒时段。使用时应将时段开关预置在“分钟”段，下面数字拨盘可设置为“0200”即表示2分钟。时间设定后应按清零键。

3、先设置好加热温度，按下搅拌开关、接着启动下降按钮，使搅拌叶边搅拌边下降，当搅拌叶接近拌和锅锅底时，下降停止，进入正常搅拌，搅拌时间到后，搅拌自动停止。启动上升按钮，使搅拌系统上升并自动到位停止，第二次要搅拌时，按下清零开关后，再按下搅拌按钮和下降按钮就可自动工作。

4、出料、将搅拌系统上升到位后，一手握住加热锅翻转手柄、取下轴承处插销，即可翻转加热锅。用掏料勺将混合料掏出，装入瓷盘内根据需要制备试样。

五、BH-20型沥青混合料自动拌和机清洗与保养：

1、清洗：当混合料搅拌完毕停止后，需先切断电源、对加热锅、搅拌叶以及机器其它部位进行清洗，不得留有沥青残留物或污物。

2、保养：清洗完毕后，对机器可进行保养、导向立柱、升降立柱等运动有磨损部件均应加上适当机械油，升降机构的丝杠及导向轴要经常涂抹润滑脂，搅拌器的减速箱应每年更换一次润滑油，保护好露在外面的电线，不得使其受力，也不得被尖锐物刺伤或被重物砸伤，如不使用，应加罩覆盖、保持机器清洁。

六、BH-20型沥青混合料自动拌和机使用注意事项：

1、操作时需戴防护手套，防止烫伤！

2、取料时应取下轴承处插销，翻转锅用盛料盘取料时应谨慎操作，防止热料烫伤皮肤。

3、先设置好加热温度，按下搅拌开关、接着启动下降按钮，使搅拌叶边搅拌边下降，当搅拌叶接近拌和锅锅底时，下降停止，进入正常搅拌，搅拌时间到后，搅拌自动停止。启动上升按钮，使搅拌系统上升并自动到位停止，第二次要搅拌时，按下清零开关后，再按下搅拌按钮和下降按钮就可自动工作。

4、出料、将搅拌系统上升到位后，一手握住加热锅翻转手柄、取下轴承处插销，即可翻转加热锅。用掏料勺将混合料掏出，装入瓷盘内根据需要制备试样。

沥青混合料拌和机使用注意：

5、当沥青混合料拌和机加热锅达到设定温度时，还要有一个温度过冲阶段。因为当加热器停止加热后，加热器本身的热量还要继续向加热锅传输，所以停止加热后，还有一个温度继续增加的阶段。

6、检测控温系统时，加热锅内要放入一定数量的加热物，如：石子、砂子、水等物都可以，以便使加热锅表面的温度传输给加热物，减少温度过冲。否则加热锅内的温度要比预置温度高出很多，用户误认为控温系统有故障。

7、温度误差：温控仪的传感器测温位置设在加热锅的外表，与加热锅中心位置加热物的温度有些误差，属正常现象，用户使用时以设定温度为准。

8、沥青混合料拌和机在存放及运输过程中，难免受到潮湿空气的侵袭，电器绝缘性能会有不同程度的下降，特别是加热器会下降的更多。在通电的开始阶段，可能会有不同程度的感应麻电现象，只要打开加热开关，几分钟内一切都会正常，所以使用前必须可靠接地，接地端设在电源插座接地孔上。
