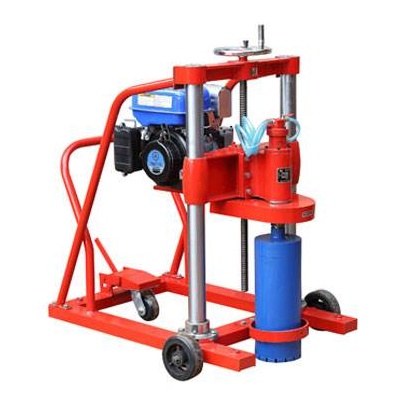

HZ-20A型钻孔取芯汽油机

HZ-20A型系列混凝土钻孔取芯机是采用汽油发动机为动力（进口原机），起动方便、运转可靠、操纵简便，并配备了人造金刚石薄壁钻头。主要用于公路、机场、港口、码头、大坝等混凝土、沥青路面检测设备，其中HZ-20A型钻孔取芯机能钻取深度700厘米，主要在高等级公路能取混凝土、石灰石基础等，进行抗压、抗折试验。

主要技术参数:

**钻孔直径：φ200MM（可选Φ50、Φ100、Φ150）

**钻孔深度： 700MM

钻孔方向：垂直向下

进给方式：手动、自动

主轴转速：1100-1500r/min

配套动力：9马力本田 手动（另可选5.5马力、8.5马力、9马力、10马力、12马力、13马力手启动、13马力电启动 、14马力美国科勒、14马力美国科勒电启动）

功率大，取芯效率高，对钻头磨损小。

外形尺寸：1060*870*1400（A型）

一、使用前的准备工作：

1. 加入93#无铅汽油和高级润滑油，加入机油的多少可根据机油尺刻度为准。

2.立柱上加注润滑油，并转动给进手柄和输出轴，检查给进和回转是否灵活可靠。

3.准备好水源。

4. 检查各部位螺丝是否松动。

二、安装：钻头对准孔位后，把三个行走轮搬起，让底座落到地面。打小孔且混凝土强度不高时，则依靠钻机的自身重量就可将钻机固定，若打的孔径较大，钻机自身重量不能稳住钻机时，可在底盘上放置重物（如砂袋、铁块、混凝土块等）固定或打两个膨胀螺栓加上压杆（如槽钢等）来固定钻机，钻机固定要牢靠，不得摇晃，否则钻孔作业无法正常进行。

三、开孔：以上作业做好后，即可开孔作业，装上钻头，起动汽油机（详情见汽油机用户手册）把进水管放入水桶内，水桶要提到高出水泵位置，然后手捏气襄把水吸入水泵，水泵上水后把水桶放在地面即可。油门调至**，开始轻摇给进手柄，使钻头缓慢接触地面。开孔要诀：先给水后钻进，给进速度要慢，钻压要小。严禁无水作业，以免烧坏钻头和水封。

四、正常钻入：当开孔钻进2-3毫米深后，即可转入正常钻进，此时给进压力适当加大，正常钻进的要诀：给进压力要适中，要保持均匀，碰到粗钢筋给进压力要减小。要做到一听二看，听机器的声音是否正常，看孔口是否返（冒）水。

五、终孔：到达所取深度后，即可停钻。停钻的要求是：先关机器后关水，若是深孔时，还不能立即提钻和停水，而要用水冲孔一段时间，目的在于将孔内的岩粉冲洗干净。

六、维修：

我一直在强调一件事，就是如果要维修一台设备，那么就要先知道他的原理，钻孔取芯机的构造与原理很简单，因为在公路上取芯样，一般情况下没有电源供给，当然也可以用电动钻孔机配上发电机，那样做会更麻烦，且需要用螺钉固定电动钻孔机，所以就出现了汽油机钻孔取芯机，顾名思义他只需要汽油即可工作，一个固定框架搭配汽油机与钻头，汽油机负责让钻头高速旋转，然后通过手摇转盘使得钻头垂直上下运动，汽油机钻孔取芯机虽然重，有140公斤左右，但其底部装有轮子，可以推着走，天津市华银建工仪器科技有限公司生产的取芯机发动机采用本田发动机，共有两种型号，一种是9马力的机型，一种是13马力的机型，均采用人工手拉式打火启动，我公司还生产另一种按键电火启动的汽油取芯机，采用的是美国BS发动机。

下面讲一下故障与维修：

1、不能启动：这种情况发生的较多，形成的原因多半是运输取芯机的过程中采用的侧置的放置运输，使得油液倒灌入化油器中，所以不能电火启动，解决方法是将化油器中倒灌入的油液取出即可。

2、转盘不能固定：这是因为转盘下面销子因为撞击折断了，需要购买新的销子更换即可。

3、钻头在转动的过程中不在一条直线上：意思就是说钻头的运动轨迹不同心了，有点打偏了，这种情况先检查是不是钻头安装的时候没有拧好，如果安装好了仍出现问题，那么应是主轴弯了，需要返厂跟换主轴。

4、关于钻头多久更换一次的问题：一般使用的话发现取芯速度明显过慢了应当更换，正常取芯70个左右就应当更换。
