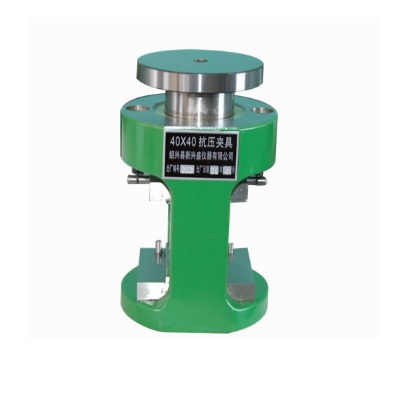

40×40水泥胶砂强度抗压夹具

40×40水泥胶砂强度抗压夹具产品简介：

产品符合JC/T683-2005、GB/T17671-1999标准要求，用于对水泥胶砂强度的检验。

上、下压板宽度：40.0±0.1mm

上、下压板长度：＞40mm

上、下压板自由距离：＞45mm

夹具外形尺寸：φ100×165mm

净 重：≈5kg

40×40水泥胶砂强度抗压夹具结构特点：

主要由下夹具座、上夹具座、标准夹辊、抗劈裂夹具上下压条组成。下夹具座通过定位销、垫圈固定在压力机活塞上，上夹具座通过上支座、菱形销及压力机上的定位销和两内六角螺钉固定在压力机横梁上。

40×40水泥胶砂强度抗压夹具组成：

本夹具具有坚固的夹具体，在夹具体下部孔内固定着下压力板（2），用作承放水泥试块之用。在下压力板（2）上装有二只定位销（3），用于试块定位，夹具体（1）上部孔内紧配衬套（7），衬套（7）内装有上球座（10）。上球座（10）在孔内能自由轴向移动和转动。上压力板（4）由挂簧销（5），拉簧（6），螺母（8）。球面圆柱头螺钉（9）相互连接，挂吊在夹具体（1）上。并与上球座（10）球面接触，以保证试块上。下平面不平行时，使上压力板能自动回转，使其平面与试块上平面紧密接触。在上压力板（4）一侧装向导向圆销。插上夹具体（1）中部长槽内，使上压力板（4）不能在水平面转动。通过旋转球面圆柱头螺钉（9）可调整上压力板的高低位置。上、下压力板之距一般调整为45-50，当试块加压时，上球座（10）受力向下移动，使上压力板（4）接近试块上平面，卸压后由于拉簧（6）作用，上压力板（4）能自动复位。

40×40水泥胶砂强度抗压夹具使用与维护：

本夹具适用于任何类型的压力试验机，使用时应将本夹具安放在压力试验机下压力板上由夹具底部φ8孔定位以对中心位置，然后把上、下压力板平面上擦干净，放入水泥试块，试块宽的一边紧靠定位销（3），调整压力试验机的上压力板与夹具的上 球座（10）的上平面接触便可以加压，记录试压碎时压力试验机 的示值单位：N，除以试块面积（40×40=1600mm2）即可很方便地求出抗压强度单位：Mpa。使用完毕后，应及时清除试块碎屑，各运动部位涂上冻滑油，各光面涂上防锈油以防锈蚀。

40×40水泥胶砂强度抗压夹具校验方法：

1.目测检查外观。水泥抗压夹具应保护清洁，不得碰伤划痕，应有牢固的铭牌。

2.上、下压板应为硬质钢材制成，其长度为40±0.1mm，宽度为40mm，厚度>10mm。

3.上、下压板与试件整个接触表面的平面公差为0.01mm，上、下压板自由距离>45mm。

4.上压板上的球座中心应在夹具中心轴线与上压板下表面的交点上，公差为±1mm，上压板随着与试件的接触而自动找平。

40×40水泥胶砂强度抗压夹具注意事项：

1.使用前对限位尺寸检查是否还保持正确位置；

2.如果挡销磨损超差，可以进行打磨修复；如果挡板、插销、定位锥头销磨损超差，可以重新组装，错开磨损部位后继续使用。
