全自动钢筋打点机构造

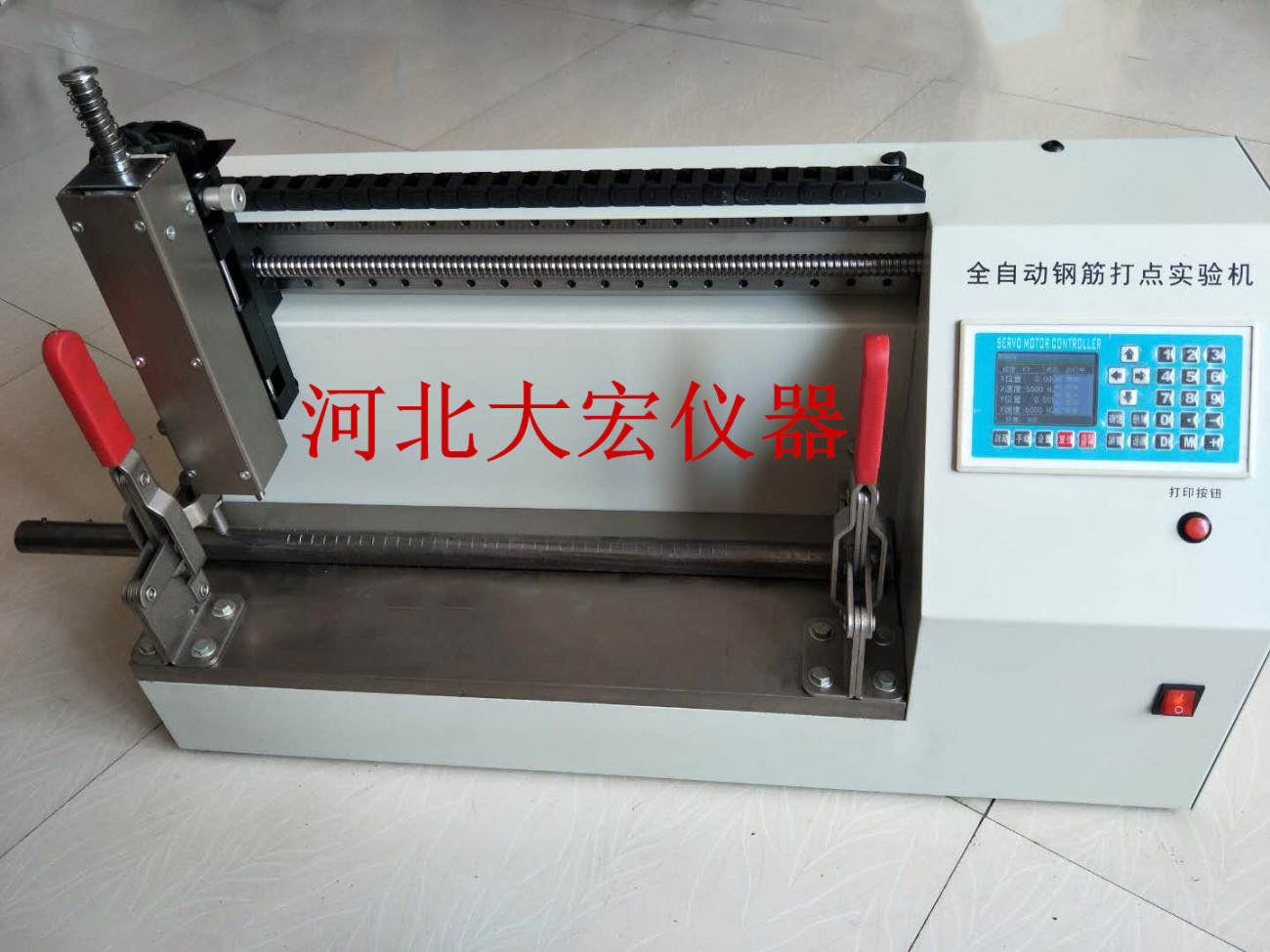

本机由箱体.精密度滑轮轨.步进机控制器，驱动器，V形工作台，打印总成，快速压紧等组成如图

概述

本全自动钢筋打点机是专为测试钢筋延伸而设计的打印仪器，它比手工打印更准确，效率可提高几十倍，大大缩短了实验员的劳动时间，本机具有精确度高.操作简便.移动方便等特点。

全自动钢筋打点机技术参数

1.标距范围------0–400mm

2.标点距离------10mm.5mm

3.标距精度------>0.03mm

4.电机功率------4.2A

5.电压------220v

6.外形尺寸------长780x宽280x高400mm

7.重量------约30公斤

8.钢锥铜号------SKH 51

全自动钢筋打点机操作规程

1.首先确定钢筋直线度，钢筋用轴偏差应不大于0.5mm

2.压紧器提起:把钢筋放入V形槽内(螺纹钢直线边向上)固定好。

3.调冲头高度:右上测有旋转手柄可调冲头高度，在左面有刻度值，钢筋直径多大选多大的数值，注意(钢筋直径不能大于刻度值)

4.10mm–5mm选定:打开电源，控制器上面行程序p、p1代表5mmp2代表10mm:按确定键:在按1. 2数字在按确定键就选定p1p2代表5mm10mm

全自动钢筋打点机注意事项:

1.使用前可靠接地

2.严格按照操作方法去操作，一但误操作将损坏控制系统

3.本仪器经常保持清洁，存放干燥处。

4.滑动部位经常加润滑用。

全自动钢筋打点机服务承诺：

1、我方保证所供货物是全新，未使用过的。

2、我公司生产、销售的所有产品保修期为1年，质量保证期时间自产品终验收合格双方签字并交付使用之日算起供应商河北大宏实验仪器有限公司，保修期内免费维修或更换设备（人为因素所引起的故障除外）。

3、保修期外我公司终身提供设备有偿维修服务，并优惠提供备品备件服务。

4、用户在正常使用中出现性能故障时，河北大宏实验仪器有限以上保修服务。除此之外，国家适用法律法规另有明确规定的，本公司遵照相关法律法规执行。

5、注：此说明书做为参考，产品实物，技术参数以实物为准，如有变动不另行通知。

全自动钢筋打点机保养与维护：

1.使用设备时，要认真阅读河北大宏实验仪器有限公司技术说明书，熟悉技术指标、工作性能、使用方法、注意事项，严格遵照仪器使用说明书的规定步骤进行操作。

2.初次使用设备人员，必须在熟练人员指导下进行操作，熟练掌握后方可进行独立操作。

3.实验时使用的仪器设备及器材，要布局合理，摆放整齐，便于操作，观察及记录等。
