FG-III光电式液塑限测定仪概述

　　光电式液塑限测定仪适用于粒径不大于0.5mm，有机质量不大于试样总质量5%的土，用于测定土的界限含水量（液限和塑限供应商河北大宏实验仪器有限公司），以划分土类、计算天然稠度、塑性指数，是公路工程设计和施工必备仪器。

光电式液塑限测定仪技术参数

　　1、入土深度：22mm

　　2、圆锥下落时间：5S

　　3、锥体顶角：30°

　　4、圆锥仪质量：76g/100g

　　5、测读精度：0.1mm，估读0.05mm

　　6、消耗功率：25W

　　7、圆锥磨损检测：0.3mm

　　8、光学放大倍数：~13

　　9、电源：~220V50HZ

　　10、净重：~5kg　　

　　11、外形尺寸：300*164*×285

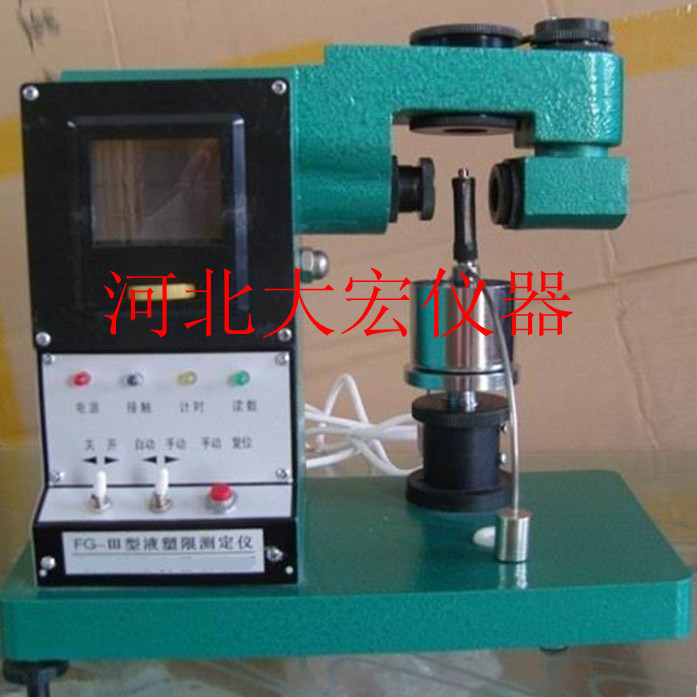

FG-III光电式液塑限测定仪结构组成：

　　1、底脚

　　2、底座

　　3、升降座

　　4、螺杆

　　5、圆锥仪　

　　6、光学系统

　　7、机架

　　8、读数窗

工作原理　　

　　当装好土样的试杯放在升降座上，提上圆锥仪，旋转?螺杆使升降座上升，土样表面和锥尖刚好接触时，指示灯亮，锥体自行下沉。圆锥仪上有玻璃刻线，经光学放大系统投射到读数窗屏上，即可读出锥入深度。

FG-III光电式液塑限测定仪安装与调试

　　1、将仪器放置平台上，调整底脚螺栓，使底座上平面及升降台上平面水平；

　　2、接通电源，检查电磁吸铁是否牢固吸住圆锥仪，断电时圆锥仪是否自由，垂直下落；

　　3、调整光学系统，使成象清晰，调节零位线为零

使用方法：

　　1、前期准备工作做好后，就可将装好土样的试杯放在升降座，使之上升，试杯随之徐徐上升，土样表面和圆锥仪锥尖刚好接触供应商河北大宏实验仪器有限公司，指示灯亮，停止转动升降做，圆锥仪立刻自行下沉，如此时处于自动测量状态，经5s延时，读数指示灯亮，提示操作者读取读数窗上数据即锥入深度。

　　2、如处于手动测量状态，当椎尖与土面接触时，接触指示灯两，这是需按手动测量钮，圆锥仪才自由落下，延时5秒，读数指示灯两，读取数据试验完毕，按动复位按钮，读数显示为零，

FG-III光电式液塑限测定仪维护与保养

　　1、每次试验完毕，均需对仪器作全面清扫工作，不让碎土、灰尘等留在仪器上，对光学元器件不要用手直接接户，防止划伤。

　　2、做好清洁工作后，即将仪器放入箱内，放置于干燥、不受日光直接照射处。

注意事项：

　　1.使用设备时，要认真阅读技术说明书，熟悉技术指标、工作性能、使用方法、注意事项，严格遵照河北大宏实验仪器有限公司仪器使用说明书的规定步骤进行操作。

　　2.初次使用设备人员，必须在熟练人员指导下进行操作，熟练掌握后方可进行独立操作。

　　3.实验时使用的仪器设备及器材，要布局合理，摆放整齐，便于操作，观察及记录等。

　　4.使用设备时，应限制在规定范围之内，禁止超载运行。

　　5.电器设备发生异常，请不要私自打开或拆卸仪器。必须通知专业人员进行维修，不得擅自处理。

　　6、仪器不要与一个大功率用电器共用一电源插座。

FG-III光电式液塑限测定仪售后服务承诺：

1、我方保证所供货物是全新，未使用过的。

2、我公司生产、销售的所有产品保修期为1年，质量保证期时间自产品*终验收合格双方签字并交付使用之日算起，保修期内免费维修或更换设备（人为因素所引起的故障除外）。

3、保修期外我公司终身提供设备有偿维修服务，并优惠提供备品备件服务。

4、用户在正常使用中出现性能故障时，河北大宏实验仪器有限以上保修服务。除此之外，国家适用法律法规另有明确规定的，本公司遵照相关法律法规执行。

5、注：此说明书做为参考，产品实物，技术参数以实物为准，如有变动不另行通知。
