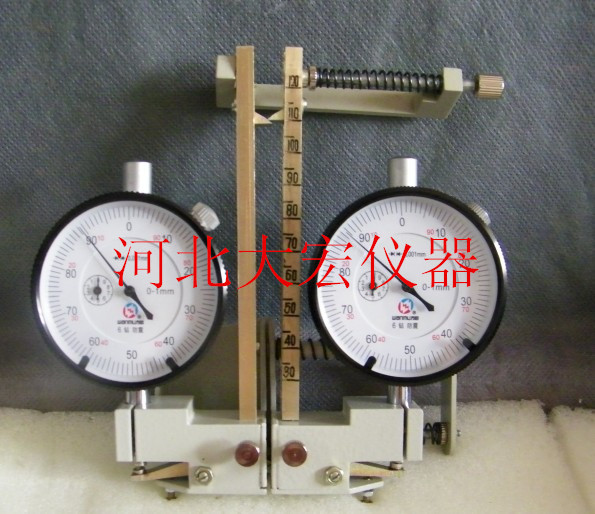

DY-2 蝶式引伸计概述

　　蝶式引伸仪系属机械接触式位移计，*适合用来测量材料的各种不大的位移，从而获取材料的某些机械力学性能的指标。蝶式引伸仪构造简单、使用方便、工作可靠、适应性好、经济耐久、而且可以重复使用，并可通过增大标距来提高测量的灵敏度。

性能特点：

该仪器重量轻，读数清晰、结构紧凑，可按照不同精度要求选用百分表和千分表。因此该仪器在材料试验中是必备而理想仪器。

结构与原理

蝶式引伸仪主要由三部分组成：感觉变形部分、传递部分、指示部分。

　　1、感受变形部分：主要由上刀口和下刀口组成。并直接与试棒接触。上刀口可在标杆上下移动。在选择位置上固定。下刀口可绕自身中点转动。上下刀口的横向移动是通过套在导杆内的弹簧在导向套内移动来实现。上下刀口之间的纵向距离就是试样的标距长度，横向距离就是试样的直径变化范围。上下刀口具有较高的硬度和耐磨性。

　　2、传递部分：把变形传递到量表通过表装在左右主体的两活动下刀口来实现的，活动下刀口的一端是60度尖角。另端镶有顶尖，均经淬硬处理。活动下刀口分别被支承在旋入左、右主体的螺轴锥尖上，形成等臂杠杆，两支承点的配合情况影响量表的灵敏度，而1:1有臂长比关系将直接影响量表的数值。引伸仪工作时，传递部分的任务是将试样标距范围内的变形量传递到配用量表上，通过指针的转动直观反映出来。

　　3、指示部分：该形型式的引伸仪配用的两只量表，（分度值为0.01mm 的百分表或分度值为0.001 mm的千分表）可按不同精度要求选用。量表测杆的端部镶硬质合金片，经研磨光洁度达▽10以上供应商河北大宏实验仪器有限公司。百分表按照GB1219～85检定规程：千分表按JB1079～75检定标准，检定合格。从图上可以看出，当蝶式引伸仪上、下刀口紧卡在试件上时。在试件受力所产生的轴向位移，使活动下刀口绕中点转动，由于杠杆比为1:1，使量表反映出轴向位移数值来。从构造原理可知，蝶式引伸仪对应变测量的灵敏度是可变的，灵敏度随标距的增大而提高，但此时仪器的量程变小，因为量表的量程是一定的。

DY-2 蝶式引伸计主要规格

　　1、夹持试件**尺寸：圆柱试件直径0－40mm板状试件厚度δ0－40mm。

　　2、标距尺寸范围：30－80mm；30－120mm；30－250mm。

　　3、配用量表：百分表：测量范围：0－3mm 分度值：0.01mm 千分表：测量范围：0－1mm 分度值：0.001mm

　　4、配用表精度等级：1级

DY-2 蝶式引伸计使用方法

　　1、根据使用和实际需要，决定标距值和选用量表。

　　2、调整正上刀口的位置，使上、下刀口间的距离等于标距值。

　　3、松开紧固螺钉调整量表位置，使上刀口底面与底板上定位螺钉接触，顶尖与量表平面接触。测拉伸变形时供应商河北大宏实验仪器有限公司，量表起始位置应在指针正向行程0.1mm以上。需注意，紧固量表时，要保证量表测杆能上下运动自如，不被卡住。入系重复使用，则不需每次试验都要调整量表位置。

　　4、握住蝶式引伸仪，压缩弹簧使两刀口分开，夹持在试件上，如嫌夹紧力不够，可调整连接板簧帽。

　　5、入增加上刀口夹紧力时，需在标杆上使用夹紧架，其位置应尽量靠近上刀口处，夹紧力也可以通过簧帽调整。

　　6、试件在标距范围内的伸长两取两表数值的平均值进行计算。

DY-2 蝶式引伸计保养与维护：

　　1、蝶式引伸仪是铝合金材料制做，又配备精密量表，使用时，必须小心轻拿轻放。

　　2、量测头、上、下刀口要保持清洁，用后擦净，涂上防锈油，套上刀口防护罩，放入盒内。

　　3、蝶式引伸仪的下刀口由两锥体支承，出厂时已调整好不得随便调整。

　　4、蝶式引伸仪在被测试件的变形超过**量程时，必须卸下，停止使用，以免损坏仪器。

　　5、当使用簧帽调整弹簧夹紧力时，在仪器使用后，必须把簧帽退回原始位置。

DY-2 蝶式引伸计售后服务承诺：

1、我方保证所供货物是全新，未使用过的。

2、我公司生产、销售的所有产品保修期为1年，质量保证期时间自产品*终验收合格双方签字并交付使用之日算起，保修期内免费维修或更换设备（人为因素所引起的故障除外）。

3、保修期外我公司终身提供设备有偿维修服务，并优惠提供备品备件服务。

4、用户在正常使用中出现性能故障时，河北大宏实验仪器有限以上保修服务。除此之外，国家适用法律法规另有明确规定的，本公司遵照相关法律法规执行。

5、注：此说明书做为参考，产品实物，技术参数以实物为准，如有变动不另行通知。
