HVA-BR混凝土维勃稠度仪概述：

　　混凝土维勃稠度仪适用于粒径不大于40mm ，维勃稠度值在5-30 秒之间的混凝土拌合物稠度的测定。仪器符合GB/T 50080-2002（GBJ80-85）《普通混凝土拌和物性能试验方法》、JG 3043等标准中关于混凝土拌和物维勃稠度试验的有关规定。

混凝土维勃稠度仪技术参数：

　　1、坍落度筒：顶部内径：100±2mm 筒高：3000±2mm 底部内径：200±2mm。

　　2、容 器： 内径240±2mm 内高200±2mm

　　3、震动频率：3000±200次/分

　　4、震动台振幅（装有空容器）：0.5±0.1mm

　　5、电机功率：250W?

　　6、外形尺寸：380*500*670

　　7、重??? 量：50KG

HVA-BR混凝土维勃稠度仪结构原理

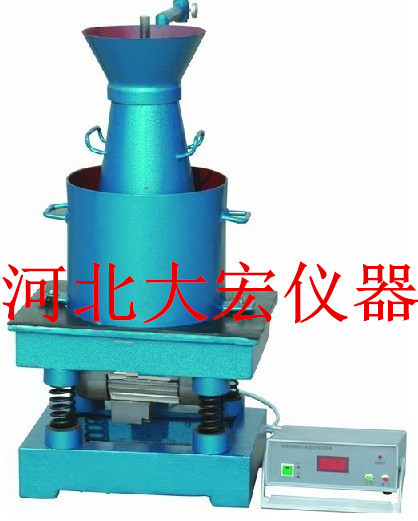

　　本仪器如图（一），由以下部分组成：

　　1、容器内径240±5mm ，高为200±2mm，坍落度筒其内部尺寸为：底部直径? 200±2mm 顶部直径 100±2mm? 高 度 300±2mm

　　2、旋转架与测杆（12 ）及喂料口（10）相连。测杆下部安装有透明且水平的圆盘（14） ，并用定位螺钉（9）把测杆（12）固定在旋转架（11）的导向孔中。旋转架（11）安装在立柱（16）上通过十字凹槽来控制方向，并用固定螺丝来固定其位置，就位后测杆（12）与喂料口（10）的轴线与容器（6）的轴线重合。透明圆盘直径为230±2mm，厚度为10±2mm。荷重块直接固定在圆盘上。由测杆、圆盘及荷重块组成的滑动部分总重量为2750 ±50g。

　　3、捣棒：直径16 mm，长600mm的钢棒，端部应磨圆。

　　4、震动台：工作频率50±3Hz ，空载振幅0.5±0.05mm。

混凝土维勃稠度仪仪器的调整

　　1、仪器调水平：仪器出厂前台面对底平面的不平行度小于1mm ，其测量方法是：将震动台放在平台上供应商河北大宏实验仪器有限公司，用高度尺测台面四角处的高度，其高度应小于1mm，使用中如发现超差，必须重新调整。调整的方法是：修整四个机脚的厚度。

　　2、调零位：将坍落度筒（7）放在容器（6）内，在坍落度筒（7）内装配重物（其重量相当于料重的重物）。松开四个螺检（18 ） ，将喂料斗（10）扣紧于坍落度筒上缘，并使旋转架（11）和立柱（16 ） 按图（一）中位置扣好，然后拧紧四个六角头螺检。松开定位螺钉（9） ，按图位置使透明圆盘（14）放在坍落度筒（ 7）上，并使立柱和导杆扣好，对准零刻度线进行调零。

HVA-BR混凝土维勃稠度仪使用方法：

　　1、把本仪器放在坚实水平的平台上，用湿布把容器、坍落度筒、喂料口内壁及其它用具湿润。

　　2、将喂料口提到坍落度筒上方扣紧，校正容器位置，使其轴线与喂料口轴线重合，然后拧紧蝶形螺母。

　　3、把按要求取得的混凝土试样用小铲将料分三层装入坍落度筒内，每层料捣实后约为高度的三分之一，每层截面上用捣棒均匀插捣25下，插捣第二层和顶层时应插透本层，并使捣棒刚刚进入下一层顶层，插捣完毕后刮平顶面。

　　4、使喂料口、圆盘转离，垂直地提起坍落度筒，此时并应注意不使混凝土试样产生横向扭动。

　　5、把透明圆盘转到混凝土圆台体顶面，放松定位螺丝，降下圆盘，使其能轻轻接触到混凝土顶面。

　　6、按控制器“启动／停止”按钮，同时按下秒表计时，当震动到透明圆盘的底面被水泥浆部满的瞬间再按“启动/停止”按妞供应商河北大宏实验仪器有限公司，同时按下秒表停止计时，震动停止，读出秒表数值（时间：单位秒）即为该混凝土拌合物的维勃稠度值。

　　注：如提起坍落度筒，试体坍边或剪坏，则试样作废并另取试样重做，如连续两次都发生这些现象，则所取混凝土不能做这项试验。

HVA-BR混凝土维勃稠度仪仪器的保养与维护

　　1、每使用一次，必须将容器、喂料口、坍落度筒及透明圆盘洗净，并用布擦净，尤其是透明圆盘上的泥浆必须擦净，以便下次观察。（清洗仪器后将仪器擦干，特别是电器部分一定要注意防潮）。

　　2、每次起振前，必须检查各部件、零件是否定位，各处螺钉是否上紧。

　　3、长期使用，透明圆盘如磨毛，应及时抛光，如厚度小于8mm ， 应及时更换。使用中，如压重小于2700 克，应更换透明圆盘或增加配重，加配重的方法是将相当与50克的垫圈固定在顶端螺钉下面。

HVA-BR混凝土维勃稠度仪售后服务承诺：

1、我方保证所供货物是全新，未使用过的。

2、我公司生产、销售的所有产品保修期为1年，质量保证期时间自产品*终验收合格双方签字并交付使用之日算起，保修期内免费维修或更换设备（人为因素所引起的故障除外）。

3、保修期外我公司终身提供设备有偿维修服务，并优惠提供备品备件服务。

4、用户在正常使用中出现性能故障时，河北大宏实验仪器有限以上保修服务。除此之外，国家适用法律法规另有明确规定的，本公司遵照相关法律法规执行。

5、注：此说明书做为参考，产品实物，技术参数以实物为准，如有变动不另行通知。
