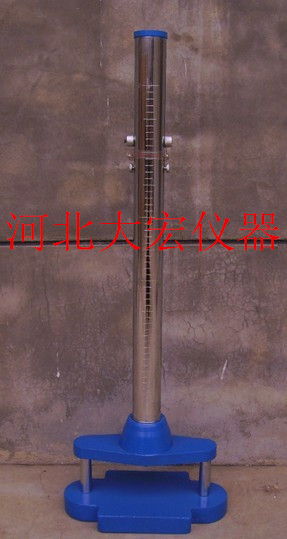

QSX-17型防水卷材抗穿孔仪概述：

　　本产品利用重锤从高处落下冲击PVC防水卷材，以测定其抗穿孔性。

结构特点：

　　仪器由底座、垫块1、垫块2、冲杆、带刻度的导管、定位标、挂钩、上盖、控制器组件、重锤、锁管螺栓、压板、支柱所组成供应商河北大宏实验仪器有限公司。其中控制器组件有：控制器下底、控制器螺钉、控制器弹簧、控制器上盖、控制器滑块、控制螺钉。

抗穿孔性测定仪工作原理：

　　用控制器组件将重锤提起，固定在所要求的高度上，其高度由定位标上可读出，按压控制螺钉，则控制器弹簧被压缩，控制器滑块的圆孔与控制器上盖及控制器下底的圆孔对正挂钩，此时重锤下落，撞击冲杆向下作用在试样板上，提升重锤、冲杆，取出试样板，以观察试样的抗穿孔性。

抗穿孔性测定仪技术指标

　　1、金属导管刻度长为：500mm，分度值10mm

　　2、重锤重为：500g±1g

　　3、冲杆端钢球为：?12.7mm

　　4、垫块：150mm×150mm×50mm 密度为25kg/立方米的泡沫聚苯乙烯

　　5、垫板：150mm×150mm×5mm铝板

　　6、净重：11kg

　　7、仪器外型尺寸：280mm×155mm×832mm

抗穿孔性测定仪使用方法

　　1、使用前检查定位标是否对零线：将垫板、垫块放在底座上，放下重锤，观察定位标上刻度是否与金属导管上零线重合供应商河北大宏实验仪器有限公司，有偏差时可调节定位标两个螺钉。

　　2、把重锤调节到规定的落差高度300mm，并用控制器螺钉紧固，将按GB-12952—91标准中5.2条截取的E试样自由地铺在垫板上，并一起放在垫块上，把备妥的试样放置在仪器的底座中部，按压控制螺钉，重锤即自由下落，撞击于试样的冲头，冲头将冲击力传给试样。

　　3、把重锤提起，重锤上的挂钩自动被控制器挂住，用手抬起冲头，取出试样，检查试样是否穿孔，试验三块试样。

　　4、无明显穿孔时，对试样进行水密性试验，将圆形玻璃管垂直放在试样穿孔试验点的中心，用密封膏封玻璃管与试样间的缝隙，将试样置于滤纸（150*150mm）上，滤纸由玻璃支承，把染色水溶液加入玻璃管中，静置16小时后检查滤纸，如有渗透现象则表明试样已穿孔。

　　5、注意：严禁无试样冲击。

抗穿孔性测定仪注意事项：

　　1.使用设备时，要认真阅读技术说明书，熟悉技术指标、工作性能、使用方法、注意事项，严格遵照河北大宏实验仪器有限公司仪器使用说明书的规定步骤进行操作。

　　2.初次使用设备人员，必须在熟练人员指导下进行操作，熟练掌握后方可进行独立操作。

　　3.实验时使用的仪器设备及器材，要布局合理，摆放整齐，便于操作，观察及记录等。

　　4.使用设备时，应限制在规定范围之内，禁止超载运行。

　　5.电器设备发生异常，请不要私自打开或拆卸仪器。必须通知专业人员进行维修，不得擅自处理。

6、仪器不要与一个大功率用电器共用一电源插座。

　　7、仪器应置于干燥处，不要常拔插接件，防止插头接触不良。

　　8、空气潮湿的地区，宜将传感器存放于干燥箱中保存。

　　9、仪器不用时，请用布盖住，防止灰尘侵入。

抗穿孔性测定仪售后服务承诺：

1、我方保证所供货物是全新，未使用过的。

2、我公司生产、销售的所有产品保修期为1年，质量保证期时间自产品*终验收合格双方签字并交付使用之日算起，保修期内免费维修或更换设备（人为因素所引起的故障除外）。

3、保修期外我公司终身提供设备有偿维修服务，并优惠提供备品备件服务。

4、用户在正常使用中出现性能故障时，河北大宏实验仪器有限以上保修服务。除此之外，国家适用法律法规另有明确规定的，本公司遵照相关法律法规执行。

5、注：此说明书做为参考，产品实物，技术参数以实物为准，如有变动不另行通知。
