荣计达产品编号：LQ01

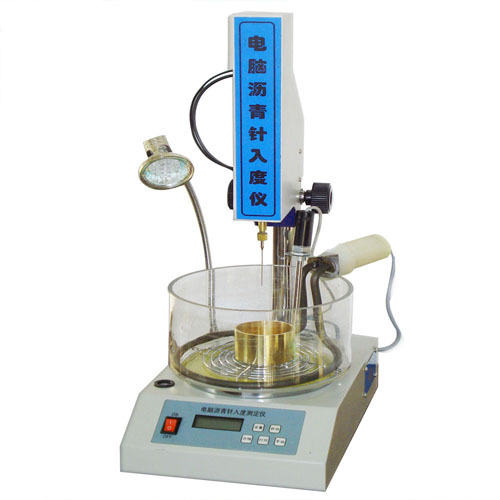

SZR-3沥青针入度测定仪概述

主要用于粘稠道路石油沥青、液体石油、沥青及沥青材料经蒸馏或乳化试验后的残留等的针入度。

SZR-3沥青针入度测定仪技术指标：

1、针入时间，开机5S，可以自行设置。

2 、针入范围：0－50mm。

3 、显示精度：0.05MM。

4 、针质量：针，连杆及砝码组合质量为100g±0.05g。

5 、标准测针：2.5±0.05g。

6 、环境温度：5～40℃

7 、环境湿度：≦85﹪

8 、外形尺寸:330x230x520mm

9 、重量：7KG

10 、电源电压：220V

11 、功率：300W

SZR-3沥青针入度测定仪目的与适用范围

本方法适用于测定道路石油沥青、改性沥青针入度以及液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。其标准试验条件为温度25℃，荷重100g，贯入时间5s，以0.1mm计。用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀地样品。

针入度指数PI用以描述沥青的温度敏感性，宜在15℃、25℃、30℃等3个以上温度条件下测定针入度后按规定的方法计算得到，若30℃时的针入度值过大，可采用5℃代替。当量软化点T800是相当于沥青针入度800时的温度，用以平价沥青的高温稳定性。当量脆点T1.2是相当于沥青针入度为1.2时的温度，用以评价沥青的低温抗裂性能。

1、针入度仪：凡能保证针和针连杆在无明显摩擦下垂直运动，并能指示针贯入深度准确至0.1mm的仪器均可使用。针和针连杆组合件总质量为50g±0.05g，另附50g±0.05g砝码一只，试验时总质量为100g±0.05g.当采用其他试验条件时，应在试验结果中注明。仪器设有放置平底玻璃保温皿的平台，并有调节水平的装置，针连杆应与平台相垂直。仪器设有针连杆制动按钮，使针连杆可自由下落。针连杆易于装拆，以便检查其质量。仪器还设有可自由转动与调节距离的悬臂，其端部有一面小镜或聚光灯泡，借以观察针尖与试样表面接触情况。当为自动针入度仪时，各项要求与此项相同，温度采用温度传感器测定，针入度值采用位移测定，并能自动显示或记录，且应对自动装置的准确性经常校验。为提高测试精密度，不同温度的针入度试验宜采用自动针入度仪进行。

2、标准针由硬化回火的不锈钢制成，洛氏硬度HRC54~60，表面粗糙度Ra0.2μm~0.3μm，针及针杆总质量2.5g±0.05g，针杆上应打印有号码标志，针应设有固定装置盒（筒），以免碰撞针尖，每根针必须附有计量部门的检验单，并定期进行检验。

3、盛样皿：金属制，圆柱形平底。小盛样皿的内径55mm，深35mm(适用于针入度小于200)；大盛样皿内径70mm，深45mm(适用于针入度200~350)；对针入度大于350的试样需使用特殊盛样皿，其深度不小于60mm，试样体积不小于125mL。

4、恒温水槽：容量不少于10L，控温的准确度为0.1℃。水槽中应设有一带孔搁架，位于水面下不得少于100mm，距水槽底不少于50mm处。

5、平底玻璃皿：容器不少于1L，深度不少于80mm。内设有一不锈钢三脚架支架，能使盛样皿稳定。

6、温度计：0℃~50℃，分度为0.1℃。

7、秒表：分度0.1s。

8、盛样皿盖：平板玻璃，直径不小于盛样皿开口尺寸。

9、溶剂：三氯乙烯等。

10、其它：电炉或砂浴、石棉网、金属锅或瓷把坩埚等。

沥青针入度仪各个型号简易说明：

1、SZR-3型针入度仪为双数显，半自动型，手动调节玻璃缸下方的调节螺杆，使试验沥青面与针头微接触。按试验键自动计时，时间到自动锁住针杆，手动用数显百分尺量针入度值，*后读取百分尺读数。

2、SZR-5型针入度仪为电脑自动型针入度仪，显微镜调节方式调节试验沥青面与针头接触。按试验键自动计时，时间到，液晶屏自动显示针入度值，存储，自动计算平均值。可以存储10组试验数据。

3、SZR-6型针入度于5型相似，多有加热装置，可以在温度低于25℃时自动控制温度维持在25℃，

4、SZR-7型针入度仪是在6型的基础上在加有打印机。

5、SZR-8型针入度仪为大屏显示，可以显示实时时间，可以连续做三次试验自动显示针入度平均值。可以连接电脑，带有试验软件。显微镜调节方式调节上下。可以自动校准，传感器超量程自动报警。

6、SZR-9型针入度仪在8型基础上加有打印功能。

7、SYD-2801F型在8型的基础上加有高低温恒温水浴，可以做高低温针入度试验。
