细集料棱角性测定仪主是专业检测仪器，使用前务必仔细阅读说明书。并由专业实验人员操作，以避免操作不当引起的伤害。如需了解更多资料请与我公司客服人员联系。细集料棱角性测定仪主由上海荣计达仪器科技有限公司提供，设备质保期一年，一年内产品如有质量问题，供方负责免费维修。如果因操作不当或者人为损坏，我公司亦应提供维修、更换服务，由此产生的费用我公司会酌情收取。

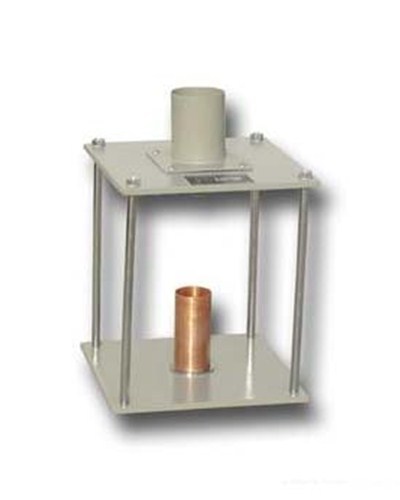

细集料棱角性测定仪适用于测定天然砂，人工砂，石硝等使用于路面的细集料粗糙度，以评定细集料颗粒的棱角性、表面构造，预测细集料对沥青混合料的内摩擦角和抗流动变形性能及对拌制水泥混凝土的和易性的影响。

细集料棱角性测定仪技术参数：

1、圆锥筒漏斗：角度60°±2°

2、漏斗口直径：12.7mm±0.3mm；100ml3

3、容器：100ml±5ml

4、斗容间距：115mm±1mm

5、捣棒直径：25mm±0.5mm

6、捣棒质量：340g±5g

7、净重：9kg

8、外形尺寸：310×310×500（mm）

WX-2000细集料棱角性测定仪试验步骤：

1.将从现场取来的细集料试样，按照**粒径的不同选择2.36mm或4.75mm的标准筛过筛，除去大于**粒径的部分。

2.但当工程上同时使用不同品种细集料，如将天然砂和机制砂、石屑混用时，应分别进行单一细集料品种的棱角性质量评定，同时以实际配合比例组成的细集料混合料进行试验，以评定其使用性能。

3.按T0327方法以水洗法除去小于0.075mm的粉尘部分，取0.075mm~2.36mm或0.075mm~4.75mm的试样约6kg放入105℃±5℃烘箱中烘干至恒干至恒重，在室温下冷却。

4.按本规程T0328的方法测定试样的表观相对密度Уa，用分料器法或四分法将试样分成不少于5份，按下式计算每份试样所需的质量，称量准确至0.1g。

m=1.0×Уa/2.70

式中：m—每份试样的质量（kg）；

Уa—该试样的表观相对密度，无量纲。

5.根据试验的细集料规格选择漏斗，对规格0.075mm~2.36mm的细集料选用漏出孔径为12mm的漏斗，对规格0.075mm~4.75mm的细集料选用孔径为16mm的漏斗，将漏斗与圆筒连接安装成一整体。关闭漏斗下方的开启门，在漏斗下方置接受容器。

6.将试样从圆筒中央开口处（高度与筒顶齐平）徐徐倒入漏斗，表面尽量倒平，但倒完后不得以任何工具扰动或刮平试样。

7.在打开漏斗开启门的同时开动秒表，漏斗中细集料随时即从漏斗开口处流出，进入接受容器中。在细集料全部流完的同时停止秒表，读出细集料流出的时间，准确至0.1s，即为该细集料试样的流动时间。

8.一次试验需平行试验5次，以流动时间的平均值作为细集料棱角性的试验结果。
