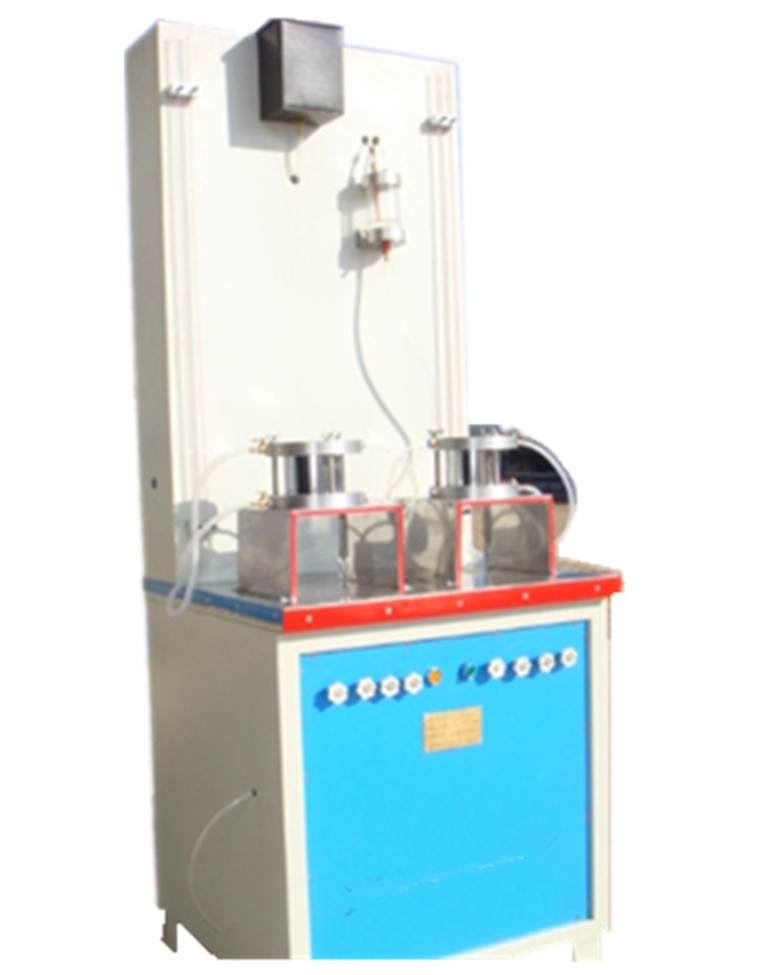

沥青混凝土渗透仪是**检测仪器，符合电力部水工沥青混凝土试验规程DL/T5326-2006的要求，用于测定沥青混凝土的渗透系数。沥青混凝土渗透仪符合DL/T5362-2006水工沥青混凝土试验规程测定沥青混凝土的渗透系数。常用水头试验适用于渗透系数较大的试件，变水头试验适用于试件较小的试件。

二、沥青混凝土渗透仪技术参数：

■试验规格：￠101.6mm， 厚63.5mm

■电源电压：220v 50HZ

■外形尺寸：600×750×1900mm

■整机重量：150Kg

三、沥青混凝土渗透仪操作规程：

■按规定制备沥青混合料，按规定成型马歇尔试件。如采用芯样进行试验，用切割机将芯样上下两头切平，测量试件的平均高度和直径。

■将渗透试模的上盖卸下，将试件放入试模中间，清理试件表面，除去油污、粉尘等，避免试件周边与沥青结合不好而渗水，灌入热沥青密封试模与试件周边的缝隙。灌缝时应避免热沥青污染试件表面及沥青外留。待沥青冷至室温后，装好上盖，拧紧螺栓。渗透试件装模后，应加以检查，确认试模密封良好、管道通畅。

■ 试验应采用蒸馏水或经过滤的清水，试验前用抽气法或煮沸法进行排气。试验时水温宜高于室温3℃～4℃.试验开始前应备够一次试验所需的水。

■将渗透试模安装在渗透试验装置上。安装时，关闭全部阀门，防止水流入渗透试模内。

■打开阀门 ③、⑥ ，开动抽气机进行抽气，至抽气瓶内无气泡排除。关闭阀门 ⑥ ，打开阀门④，使试件从上下两端充水饱和，关闭阀门④，打开阀门⑥，进行抽气，至抽气瓶内无气泡排出时，关闭阀门⑥，打开阀门④，使试件充水饱和。如此反复进行，至气泡完全排除。饱和排水结束后，将全部阀门关闭。

■先打开阀门①、④，使进水口测压管水位达到一定水平后关闭阀门④，分别记录进水口和出水口测压管的水位，同时开动秒表计时，经时间t后，在记录两测压管相应的水位 。如此反复试验三次～四次后，在打开阀门 ④ ，使进水测压管水位重新上升后，再重复进行测试。记录试验开始和结束时的水温。每次试验的水头应不小于50mm，并应在3h～4h内完成。如两次试验结果出现较大偏差时，应在试验前重新抽气饱水，在进行试验。

四、沥青混凝土渗透仪试验结果：

■ Kt=（QL/At）x IN x(△h1/△h2) （9.8 4-1）

式中：

a_____测压管截面积，cm2;

h1____ 时段t开始时进水测压管和出水测压管的水位差，㎝；

h2____时段t结束时进水测压管和出水测压管的水位差，㎝。

■按图所示的渗透试验装置进行试验，常水头试验的渗透系数按式计算：

Kt=QL/AHt （9.8 4-2）

式中：

H_____水头，㎝。

■单个试件几次测试算出的渗透系数，取平均值作为该试件的渗透系数。应平行测定3个～5个试件，渗透系数小于1.0x10㎝/S时，给出渗透系数的范围；渗透系数大于等于1.0x1.0㎝/S时，取其平均值。

■Kt可按式换算为K20：

K20=Kt X(nr/n20) （ 9.8 4-3）

式中：

K20______温度20℃时渗透系数，㎝/s;

nr_______温度T℃时水的动力黏滞系数，Pa .s;

n20_______温度20℃时水的动力黏滞系数，Pa .s;

nr/N20______可按9.8.3公式查得。
