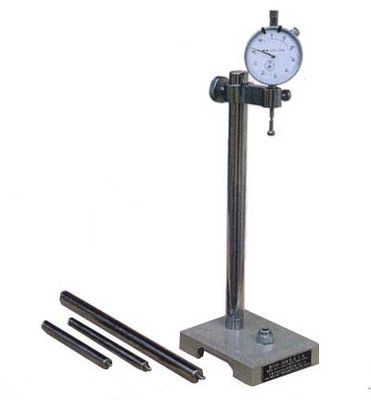

一、水泥比长仪用于水泥砂浆混凝土等材料的收缩膨胀试验。水泥比长仪有数显千分表和指针百分表两种可选。
点击搜索：水泥雷式夹测定仪
二、水泥比长仪符合标准：
适用于按JC/T603-2004《水泥胶砂干缩试验方法》、
JTGE30-2005《公路工程水泥及砼试验规程》中T0511条规程、
JGJ70-90《建筑砂浆基本性能试验方法》、
GB11972-89《加气砼干缩试验方法》、
GB/T14685《建筑用卵石、碎石》的要求测定水泥胶砂、水泥砂浆试件各龄期的干缩率；
JC313-96《膨胀水泥膨胀率试验方法》、
JC453-96《自应力水泥物物检方法》的要求测定该类水泥的膨胀率，限制膨胀率及自应力值。
数显比长仪适用于按JC476-2001《混凝土膨胀剂》等试验方法要求进行高精度膨胀收缩率的测定。
三、水泥比长仪技术参数：
★测量范围：156----305mm
★标准杆长度： 158±0.2mm，176±0.2mm，300±0.2mm
★测量仪表：百分表
★量程：0-10 mm
★精度：(分度值)：0.01 mm
★上下夹持孔与支承同轴度：＜0.25 mm
★重量：约3.5Kg
★外形尺寸：(长×宽×高)122×100×470 mm
四、水泥比长仪使用说明：
1、将仪器放在平整的工作台面上，再将标准杆安上下里外标记放入仪器V型槽和上下测头内，调整千分表刻度盘上“0”位与千分表指计对齐（刻位置即为0点位置，每次使用前都要这样标定0位）。
2、将被测试体擦净（一般试体写有标号的一端向上向外），轻轻放入仪器支架V型槽与上下测头内，并观察千分表指计读数。
3、测量试体读数时，**先应读表内小指计所指示的数值，然后再读大指针所指示的数值，测量试体加时应读大表盘的外圈黑字数值，减时读圈的红色数值（如千分表小表计指在1?-2格之间，大表针指在86的刻度上，应读作1.068mm；又如小表针指在0-1格之间，大表针指在68的刻度上，应读作0.068mm；又如标准杆基长158mm，千分表小表针标定在1格上，大表针在“0”点上，测量试体时小表针指在1-2格之间，大表针指在56的刻度上，应读作158.056mm；如小表针指在0-1格之间，大表针指在156和红色44数字上应读作157.956mm或158mm减0.044mm）。
4、仪器是一种精密的测量仪器，所以在使用过程中一定要轻拿轻放，保持清洁，切勿碰撞，更不能随意拆卸，以免影响测量精度，用完后，应擦干净放在箱内保管好，以备下次再用。
五、水泥比长仪构造简介：
仪器主要由立柱1、底座8、夹持架5及测量仪器表组成。立柱下端插入底座，并以螺母拧定在底座上，不宜经常拆卸。夹持的一端套入立杆并通过锁紧螺丝2夹紧在立柱上，锁紧螺钉应在夹持架调整**位后顶紧立柱以防旋转或滑动。
夹持架的另一端用以插置测量仪表4，并借锁紧螺钉3予以夹紧固定或松开后调节测量仪表上下移动。
下支承7用螺母拧定在底座上供插装试用件，一般不宜拆动，顶脚6一端为凹坑，在试验时应套入试件的顶头，另一端M2.5螺纹与测量仪表紧固，注意同轴度。
六、水泥比长仪使用和维护：
比长仪作为水泥干缩试验或测量膨胀率、自应力值时，均需采用两端装有球形顶头的标准试件以及相应的成型养护方法。
仪器应在无震动环境中，在橡皮垫上平稳安放，试验室的室温应控制在17—25℃为佳，每次试验安放试件前，应将试件两端的顶头表面擦净，同时用稍湿棉纱细团擦净仪器的上、下支承面(指下支承孔及触头孔)，以免沙粒落入，影响测量精度。然后校对百分表的零点(可用手指轻击表面玻璃定表针位置)。读数时可将试件稍移动，使试件顶头与仪器的上、下支承面正确接触，测量应**至0.01毫米或0.001毫米。如指针出现摆动时，可取摆动范围内的平均读数。
BC156-300水泥比长仪如长期不用，则应在擦净表面后，在非镀面上一层薄机油并用塑料膜盖罩，以防锈蚀。
